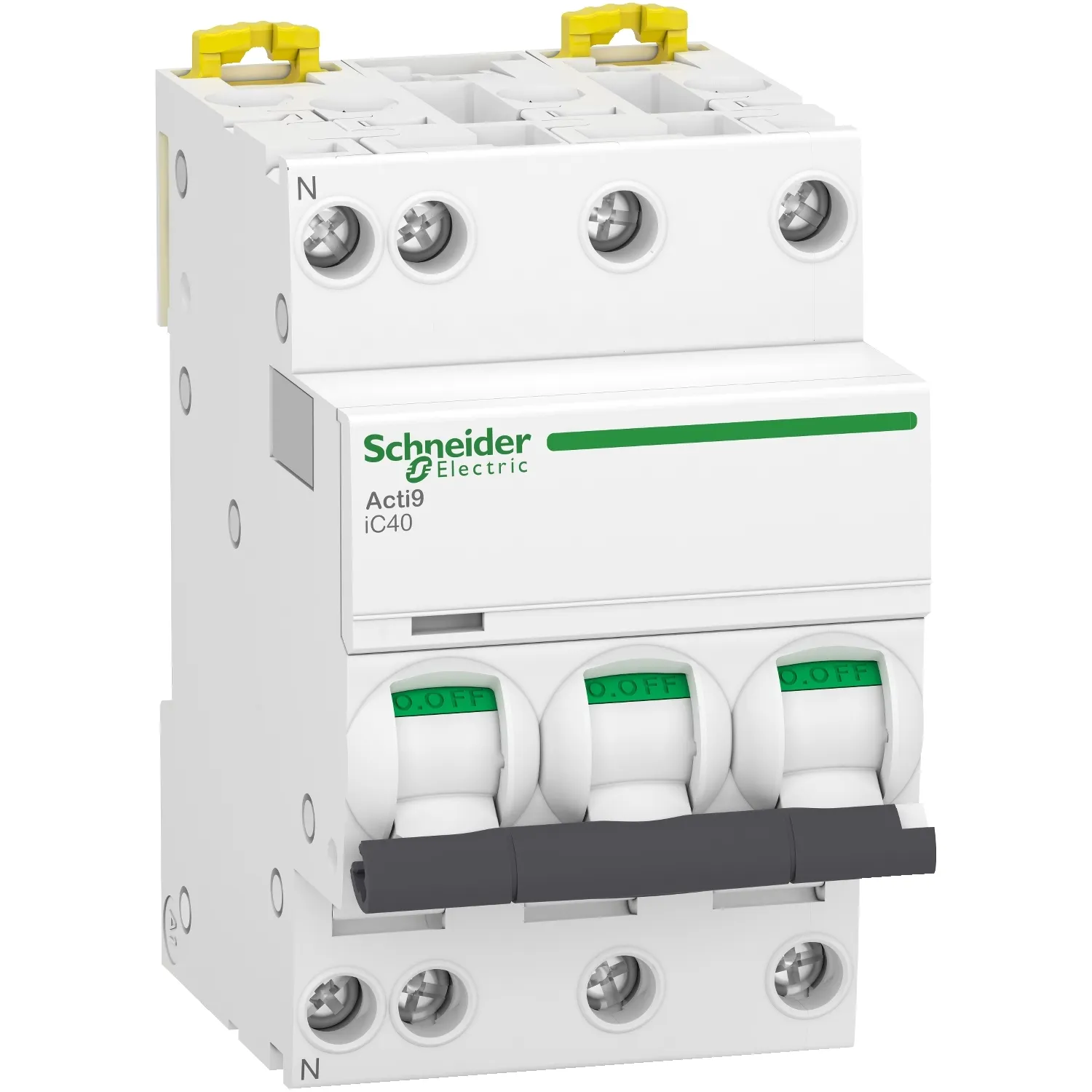

Miniature Circuit Breaker Acti9 iC40 3P+N 16A C Curve – 4.5kA / 6kA – A9P52716
Ce disjoncteur modulaire 3P+N 16A courbe C constitue une solution de protection fiable pour vos installations triphasées tertiaires et industrielles. Conçu pour les électriciens professionnels, il assure une protection efficace contre les surcharges et courts-circuits avec un pouvoir de coupure de 6kA. Sa conception modulaire facilite grandement le montage en tableau électrique et permet un câblage rapide. La courbe C adaptée aux circuits d’éclairage et prises de courant garantit un déclenchement optimal selon les besoins de l’installation.
Caractéristiques principales:
- Marque : Schneider Electric
- Référence fabricant : A9P52716
- Gamme : Acti9
- Nom du produit : Acti9 iC40
- Type de produit ou équipement : Disjoncteur miniature
- Nom de l’appareil : iC40
- Application de l’appareil : Distribution
- Description des pôles : 3P + N
- Nombre de pôles protégés : 3
- Position neutre : Gauche
- Courant nominal (In) : 16 A
- Type de réseau : CA
- Technologie du déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure :
4500 A Icn à 400 V CA 50/60 Hz (EN/IEC 60898-1)
6 kA Icu à 400 V CA 50/60 Hz (EN/IEC 60947-2) - Aptitude au sectionnement : Oui (EN/IEC 60947-2)
- Labels qualité : IMQ
- Fréquence du réseau : 50/60 Hz
- Tension assignée d’emploi (Ue) : 400 V CA 50/60 Hz
Présente des gammes variées de matériel électrique permettant de réaliser une installation domestique complète.
Caractéristiques techniques:
| Gamme | Acti9 |
|---|---|
| Nom du produit | Acti9 iC40 |
| Type de produit ou équipement | Disjoncteur miniature |
| Nom de l’appareil | iC40 |
| Application de l’appareil | Distribution |
| Description des pôles | 3P + N |
| Nombre de pôles protégés | 3 |
| Position neutre | Gauche |
| Courant nominal (In) | 16 A |
| Type de réseau | CA |
| Technologie du déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | 4500 A Icn à 400 V CA 50/60 Hz (EN/IEC 60898-1) 6 kA Icu à 400 V CA 50/60 Hz (EN/IEC 60947-2) |
| Aptitude au sectionnement | Oui (EN/IEC 60947-2) |
| Labels qualité | IMQ |
| Complémentaires | |
| Fréquence du réseau | 50/60 Hz |
| Tension assignée d’emploi (Ue) | 400 V CA 50/60 Hz |
| Limite de déclenchement magnétique | 5…10 x In (EN/IEC 60898-1) 8 x In ± 20 % (EN/IEC 60947-2) |
| Pouvoir de coupure de service (Ics) | 4500 A (100 % Icn à 400 V CA) 4,5 kA (75 % Icu à 400 V CA) |
| Classe de limitation | 3 (EN/IEC 60898-1) |
| Tension d’isolement (Ui) | 440 V CA |
| Tension de tenue aux chocs (Uimp) | 4 kV |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Signalisation locale | ON/OFF + déclenchement |
| Mode d’installation | Encliquetable |
| Support de montage | Rail DIN |
| Pas de 9 mm | 6 |
| Hauteur | 85 mm |
| Largeur | 54 mm |
| Profondeur | 74 mm |
| Poids du produit | 345 g |
| Couleur | Blanc |
