Quelle section mm² maximum peut-on raccorder sur cet interrupteur-sectionneur 63A ?

Les bornes acceptent les conducteurs jusqu'à 25 mm² en cuivre, compatible avec l'intensité admissible de 63A selon NF C 15-100.

Peut-on l'utiliser comme coupure d'urgence pour une installation IRVE ?

Oui, ce sectionneur tétrapolaire répond aux exigences de coupure d'urgence pour les bornes de recharge jusqu'à 63A en installation tertiaire.

Nouveau

Interrupteur sectionneur – 4P – 63A – poignée noire – Schneider – ComPacT INS – 28903

Réf. Elec SCH28903 Catégorie : Disjoncteur et interrupteur modulaire

92,27€ TTC76,89€ HT

À propos de cet article

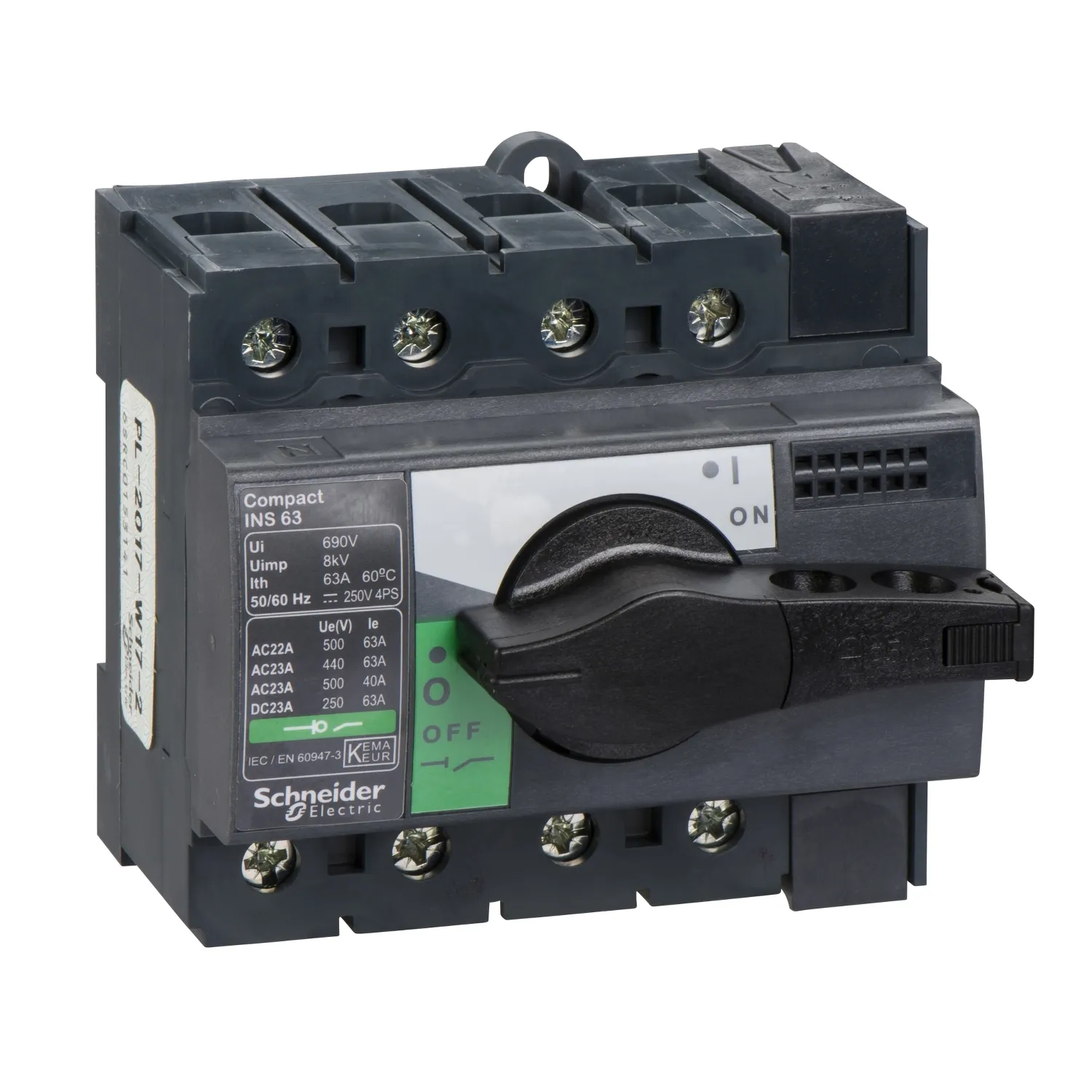

Interrupteur sectionneur – 4P – 63A – poignée noire – Schneider – ComPacT INS – 28903

Ce Compact INS63 est un interrupteur-sectionneur non automatique 4 pôles avec poignée rotative noire Il convient à l’isolement avec indication de contact positif, tel que défini par les normes CEI 60947-1 et CEI60947-3 Le courant opérationnel est de 63A à 415VCA dans les catégories AC22A et AC23A La tension nominale est de 500VCA 50/60Hz ou 250VCC La poignée rotative noire est conçue pour offrir une utilisation facile et des performances élevées en cas d’interruption du courant Le Compact INS63 est un appareil de de niveau d’isolation de classe II en face avant selon la norme CEI 60664

Caractéristiques principales:

Nombre de pôles : 4 P
Intensité : 63 A
Tension d’emploi :
- 500 V CA
- 250 V CC
Tension d’isolement : 690 V CA
Type de commande : Poignée rotative
Mode d’installation : Fixe
Support de montage : rail DIN / Platine
Mode de raccordement :
- Raccordement haut : Façade
- Raccordement bas : Façade
Couleur de poignée : Rouge

Caractéristiques complémentaires:

Poids : 0.6 kg
Hauteur : 85 mm
Largeur : 90 mm
Profondeur : 62,5 mm

Cette gamme présente des solutions variées de matériel électrique permettant de réaliser une installation électrique professionnelle complète.

Caractéristiques techniques:

Caractéristique	Valeur
Gamme	ComPacT
Nom du produit	ComPacT INS
Type de produit ou équipement	Interrupteur-sectionneur
Description des pôles	4P
Type de réseau	CC, CA
Fréquence du réseau	50/60 Hz
[Ie] Courant assigné d’emploi	AC-22A : 63 A CA 50/60 Hz 220/240 V AC-22A : 63 A CA 50/60 Hz 380/415 V AC-22A : 63 A CA 50/60 Hz 440/480 V AC-22A : 63 A CA 50/60 Hz 500 V AC-23A : 40 A CA 50/60 Hz 500 V AC-23A : 63 A CA 50/60 Hz 220/240 V AC-23A : 63 A CA 50/60 Hz 380/415 V AC-23A : 63 A CA 50/60 Hz 440/480 V DC-22A : 63 A CC 125 V (2 pôles en série) DC-23A : 63 A CC 125 V (2 pôles en série) DC-22A : 63 A CC 250 V (4 pôles en série) DC-23A : 63 A CC 250 V (4 pôles en série)
[Ui] Tension assignée d’isolement	690 V CA 50/60 Hz
[Uimp] Tension assignée de tenue aux chocs	8 kV
[Ith] Courant thermique conventionnel	63 A à 60 °C
[Icm] Pouvoir assigné de fermeture en court-circuit	15 kA (sectionneur seulement) à 500 V CA 50/60 Hz 75 kA avec disjoncteur de protection en amont à 500 V CA 50/60 Hz
[Ue] Tension assignée d’emploi	500 V CA 50/60 Hz, 250 V CC
Aptitude au sectionnement	Oui
Coupure pleinement apparente	Oui
Coupure visible	Non
Degré de pollution	3
Complémentaires
Type de commande	Poignée rotative
Couleur de poignée	Noire
Mode d’installation	Fixe
Support de montage	Platine, Rail DIN
Raccordement amont	Avant
Raccordement aval	Avant
Section de câble	1,5 à 50 mm²
Puissance maximum	AC-23 : 15 kW à 220/240 V CA 50/60 Hz AC-23 : 22 kW à 500/525 V CA 50/60 Hz AC-23 : 30 kW à 380/415 V CA 50/60 Hz AC-23 : 30 kW à 440 V CA 50/60 Hz
Service nominal	Ininterrompu
Classe de service intermittent	Classe 120 – 60 %
[Icw] Courant assigné de courte durée admissible	0,67 kA pendant 20 s (IEC 60947-3) 1,73 kA pendant 3 s (IEC 60947-3) 3 kA pendant 1 s (IEC 60947-3) 0,55 kA pendant 30 s (IEC 60947-3)
Durée de vie mécanique	20 000 cycles
Durée de vie électrique	AC-22A : 1 500 cycles (220/240 V, 380/415 V, 440 V, 500 V) AC-23A : 1 500 cycles (220/240 V, 380/415 V, 440 V, 500 V) DC-22A : 1 500 cycles à 250 V CC (4 pôles en série) DC-23A : 1 500 cycles à 250 V CC (4 pôles en série)
Pas de raccordement	18 mm
Hauteur	85 mm
Largeur	90 mm
Profondeur	62,5 mm
Poids du produit	0,6 kg

Téléchargez les documents techniques

92,27€ TTC76,89€ HT

Retours GRATUITS

Conformément à l'article L.221-18 du Code de la Consommation, vous disposez d'un délai de 14 jours après réception de votre commande pour faire votre demande de retour (hors produit sur mesure) et nous retourner les articles que vous souhaitez.
En savoir plus sur les retours gratuits

1 en stock

Réf: SCH28903

EAN: 3303430289036

Livraison

En 2 à 4 jours ouvrés en point relais dès 4.90 €
En 1 à 3 jours ouvrés chez vous dès 5.90 €
FlexDelivery — créneau au choix + SMS dès 7.90 €

Documents et notices

Infos Pro

Utilisation sur chantier

L'interrupteur-sectionneur tétrapolaire 63A SCH28903 s'installe en amont des circuits de puissance dans les TGBT des installations tertiaires et résidentielles collectifs. Conforme à la norme NF C 15-100, il assure le sectionnement sécurisé des départs d'éclairage et des circuits spécialisés jusqu'à 63A. Son montage sur rail DIN facilite l'intégration dans les armoires électriques. Indispensable pour respecter les exigences du DTU 60.11 en matière de coupure d'urgence.

Données techniques clés

Intensité nominale : 63A tétrapolaire pour circuits de puissance
Sectionnement 4 pôles avec isolation galvanique certifiée
Montage rail DIN standard dans coffrets et TGBT
Construction robuste adaptée aux installations tertiaires
Câblage simplifié pour section mm² jusqu'aux calibres admissibles

Questions fréquentes

Quelle section mm² maximum peut-on raccorder sur cet interrupteur-sectionneur 63A ?: Les bornes acceptent les conducteurs jusqu'à 25 mm² en cuivre, compatible avec l'intensité admissible de 63A selon NF C 15-100.
Peut-on l'utiliser comme coupure d'urgence pour une installation IRVE ?: Oui, ce sectionneur tétrapolaire répond aux exigences de coupure d'urgence pour les bornes de recharge jusqu'à 63A en installation tertiaire.
