Caractéristiques générales:

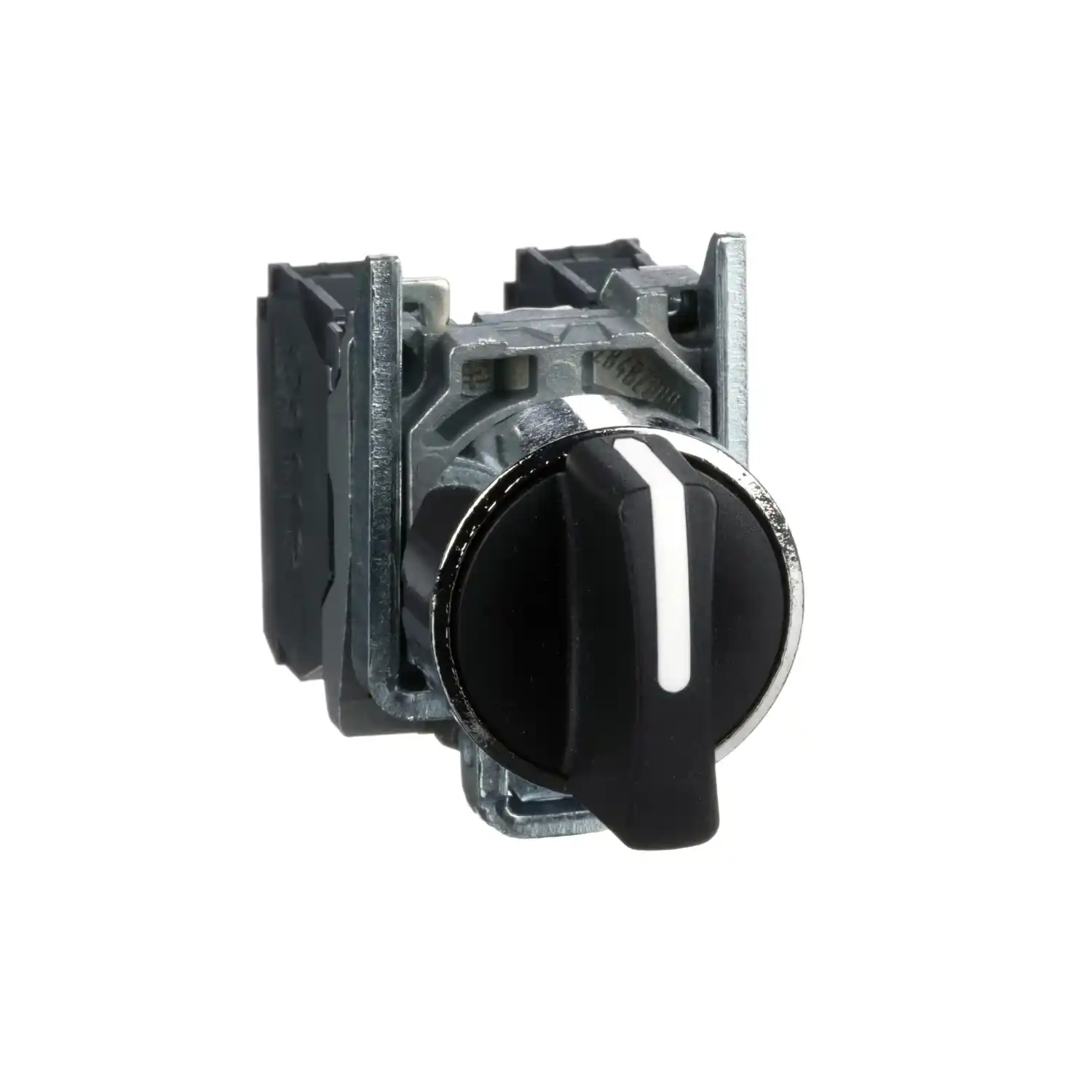

Schneider bouton tournant à manette Ø22 3 positions 2F – XB4BD53
Ce bouton tournant à manette noire, Harmony XB4, de la marque Schneider, est un commutateur électrique,
permet à commander l’alimentation et aussi la coupure d’un circuit.
Il peut également être utilisé pour allumer ou éteindre un point lumineux.
Ce bouton tournant manette Ø22 tournant possède une manette rotative à 2 positions, permettant d’ouvrir
ou aussi de fermer le circuit auquel il est associé.
Il vous offre un montage en encastré et se fixe aussi facilement dans un boîtier de diamètre de 22 mm.
Ce bouton tournant à manette noire, Harmony XB4, de la marque Schneider Electric, est un commutateur, servant à ouvrir et à fermer manuellement un circuit électrique. Il permet de couper le courant en cas d’urgence ou en présence de court-circuit. Ce bouton tournant se monte en encastré avec un diamètre de fixation de 22 mm. Son raccordement est facile grâce à ses borniers à vis-étrier. Il est spécialement conçu pour les commandes télémécaniques industrielles.
Les avantages du produit :
- Produit complet
- Borniers à vis-étrier
Caractéristiques principales :
- Gamme de produits : Harmony XB4
- Type de produit ou de composant : Bouton-tournant complet
- Nom abrégé d’appareil : XB4
- Matériau de la collerette : Métal plaqué chrome
- Matière de l’embase de fixation : Zamak
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 1
- Forme de la tête de l’unité de signalisation : Rond
- Type d’unité de commande : Position maintenue
- Profil de l’unité de commande : Noir manette standard
- Positions de l’unité de commande : 3 positions de +/- 45°
- Description des contacts : 2 “F”
- Fonctionnement des contacts : À action dépendante
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
Caractéristiques complémentaires :
- Hauteur : 47 mm
- Largeur : 30 mm
- Profondeur : 68 mm
- Description des bornes iso n°1 : (13-14)NO / (23-24)NO
- Masse du produit : 0.105 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
- Utilisation des contacts : Contacts standards
- Ouverture positive : Sans ouverture positive
- Couple de fonctionnement : 0.14 N.m (état électrique modifié par ”F”)
- Durée de vie mécanique : 1000000 cycle
- Couple de serrage : 0.8…1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Matériau des contacts : Alliage d’argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
Fiche e-catalogue Schneider
Découvrez aussi un large choix pour vos installations industriels et tertiaires avec du matériel électrique de la marque Schneider.
Caractéristiques techniques:
| Réf. Fab | XB4BD53 |
|---|---|
| Marque | Schneider |
| Gamme de produits | Harmony XB4 |
| Fonction produit | Commutateur |
| Nom de l'appareil | XB4 |
| type d'unité de commande | Vers le centre rappel à ressort |
| profil de l'unité de commande | Noir manette standard |
| diamètre de fixation | 22 mm |
| type de tête | Standard |
| matériau de la collerette | Métal plaqué chrome |
| Description des contacts | 2 "F" |
| forme de la tête de l'unité de signalisation | Rond |
