SCHNEIDER PrismaSeT XS Tableau électrique en saillie 3 rangées 24 modules 125A – LVSXT324

A quoi sert le produit ? Où l’installer ?

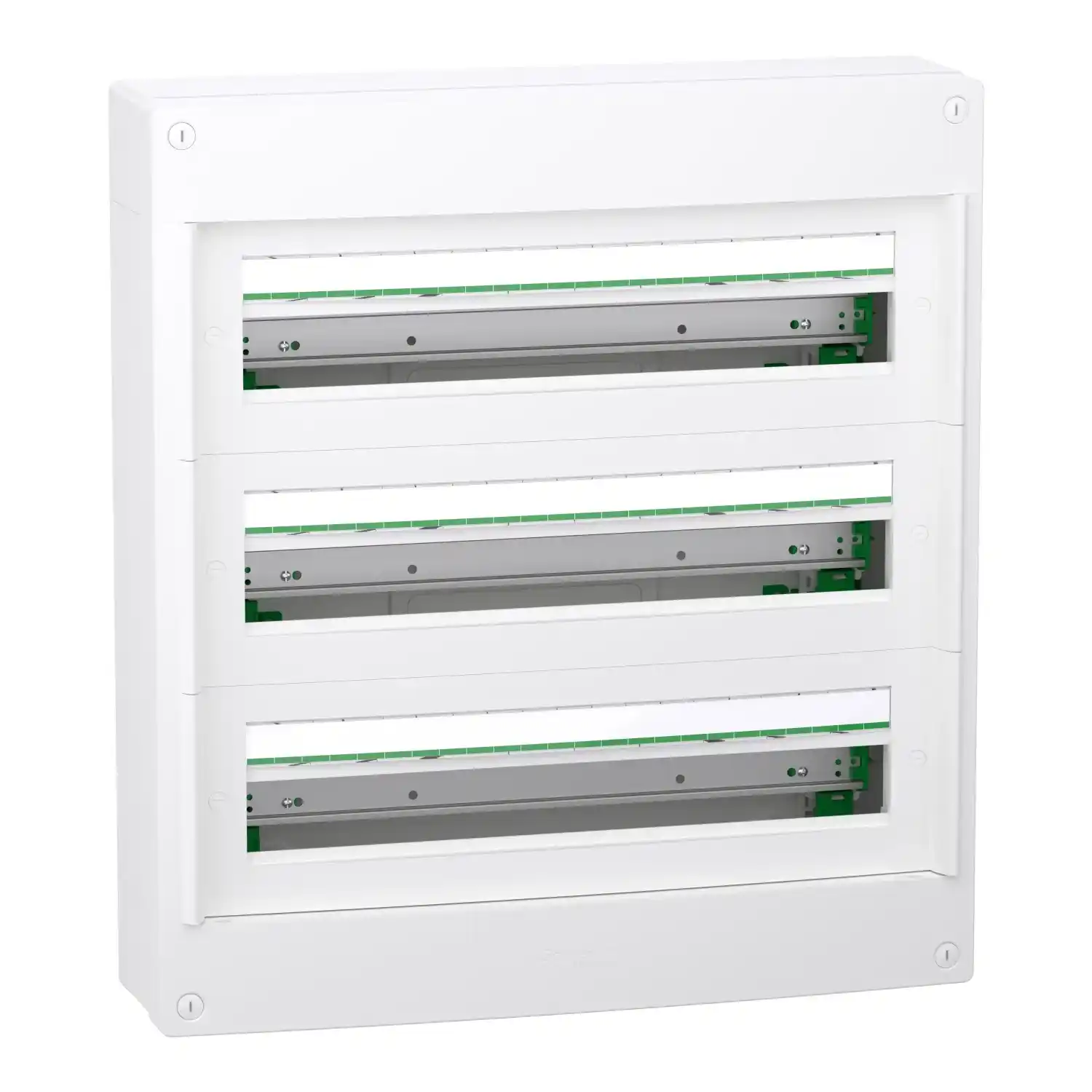

Ce coffret PrismaSeT XS est un coffret en saillie de distribution électrique, en plastique, composé de 3 rangées de 24 modules de 18mm, avec des degrés de protection IP30 et IK08 sans porte. Il peut accueillir tous types d’appareillages modulaires. Compatibles avec nos produits embrochables (XE), ce coffret est dédié à une installation en intérieur et est destiné aux secteurs résidentiel et tertiaire. Le coffret, le plastron et la porte de couleur blanche (RAL 9003) rendent plus esthétique vos équipements. La classe d’isolation électrique est de classe II.
Qu’est-ce que je reçois quand j’achète cette référence ?

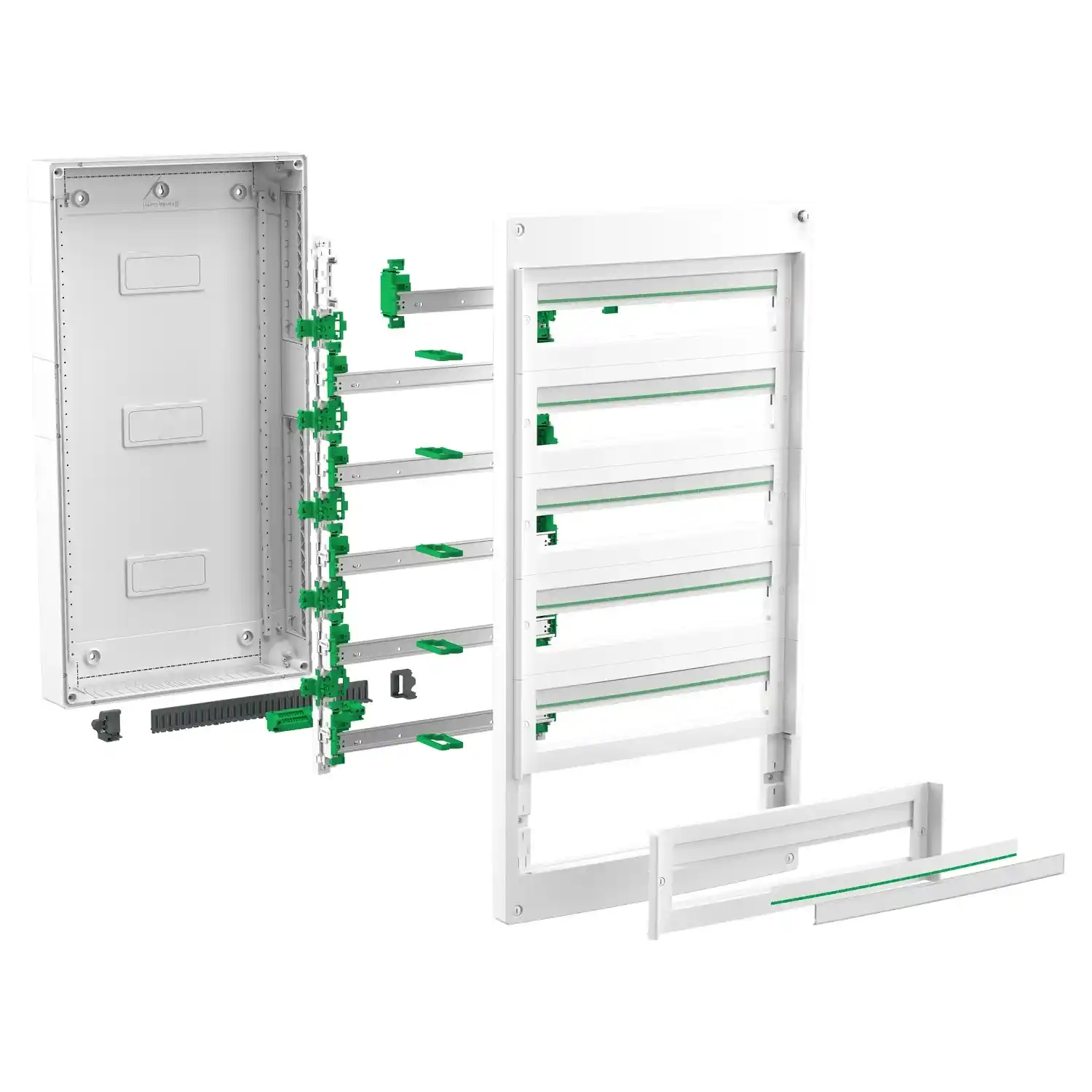

Ce produit se compose de 1 coffret, 1 plastron, 3 étiquettes d’identification, 3 protecteurs d’étiquette, 1 bande d’obturation et du matériel de fixation de câbles. Le boîtier, le plastron et la partie arrière sont en technoplastique. Il est également livré avec 1 bornier de terre. Ce bornier offre 38 sorties (6x25mm² + 32x4mm²).
Quels sont les avantages à l’installation ?
Ce coffret est conçu pour offrir une ergonomie et flexibilité d’installation. Les câbles peuvent entrer par le haut ou le bas du coffret grâce à des plaques d’entrée de câbles amovibles. Il permet une entrée par câble ou par tube. Il est équipé d’une plaque arrière et de 3 rails DIN amovibles, qui facilitent les opérations de câblage et de maintenance.
A quels standards et normes le produit répond-il ?
Il est conforme aux normes IEC 60670-1 et 24, IEC 61439-1 et 3.
Le saviez-vous ?
Une porte peut être installée sur le coffret, ce qui passera les degrés de protection de IP30 à IP40 et IK08 à IK09.

Les avantages du produit :

• Peut être utilisé dans des applications résidentielles et de petit tertiaire.
• Livré avec un bornier de terre, un bornier de phase et un bornier de neutre pour faciliter les raccordements.
• Livré avec une bande d’obturateur et une plaque arrière pour une installation facile.
• Conforme aux normes internationales CEI, ce qui garantit une qualité supérieure et une sécurité accrue.

Ce coffret Schneider PrismaSeT XS est livré avec :

• 3 étiquettes d’identification
• 3 protections d’étiquette
• 1 bornier
• 1 bande d’obturateur
• 3 rails DIN
• 4 matériel de fixation de câble
• 1 plaque arrière

Note : la porte est à commander séparément (réf. LVSXDP324)

Caractéristiques du produit :

• Installation : en saillie
• Dimensions :
  – Largeur : 550mm
  – Hauteur : 600mm
  – Profondeur : 148mm
• Nombre de rangée : 3
• Nombre de modules par rangée : 24
• Matière du coffret : techno plastique et métal
• Couleur : blanc
• Type de rail : DIN symétrique
• Classe II
• Degré de protection IP :
  – IP30 sans porte
  – IP40 avec porte
• Tenue aux chocs IK :
  – IK08 sans porte
  – IK09 avec porte
• Tenue au feu : 750°C
• Normes : CEI 60670-1 / IEC 60670-24 / CEI 61439-1 / CEI 61439-3
