ComPacT VigiPacT NSX – bloc vigi – 4P – seuil 0,03 à 30A – 200/440Vca pr NSX160
Protection Différentielle Avancée pour Disjoncteurs NSX160

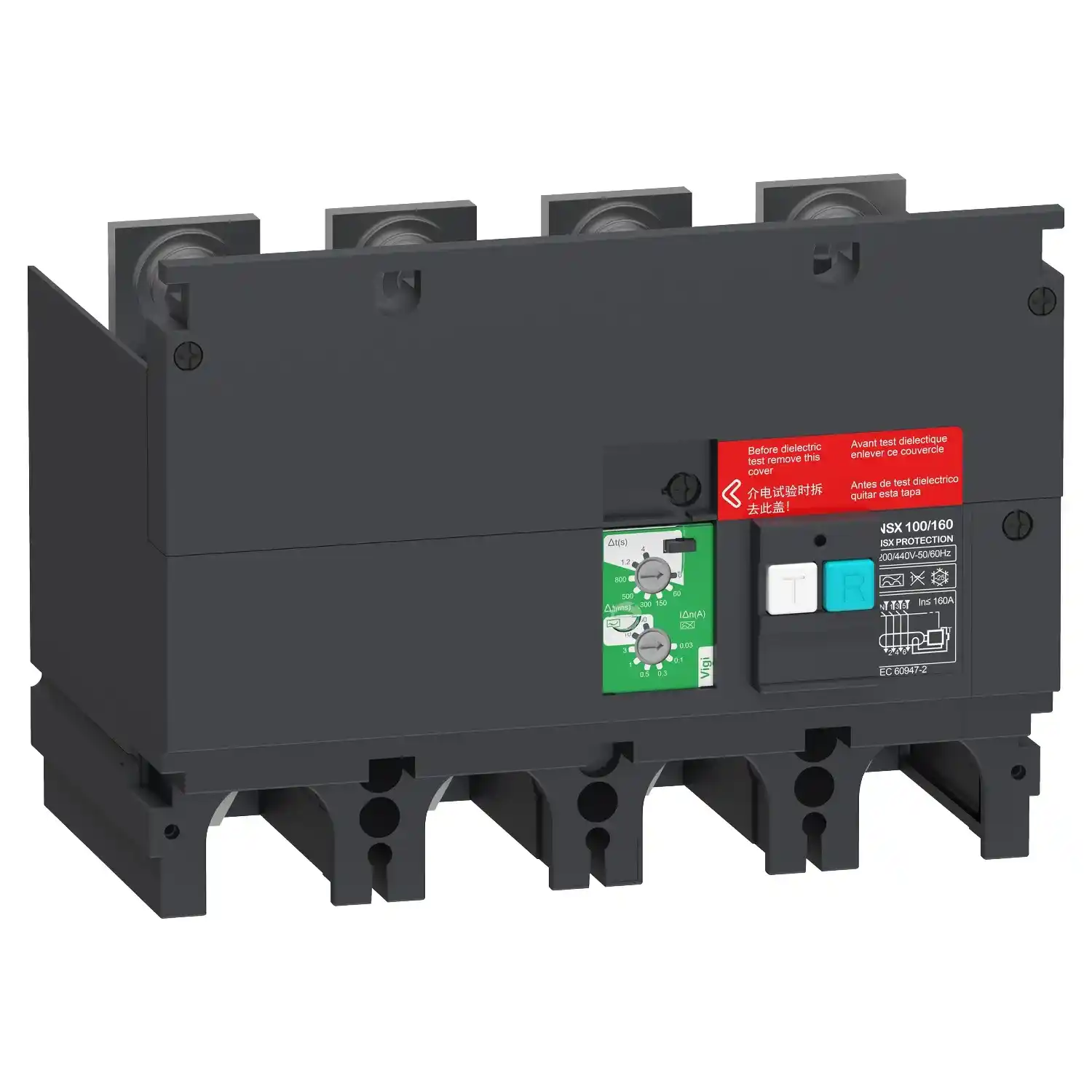

Le bloc différentiel LV429489 SCHNEIDER VigiPacT NSX constitue un dispositif de protection différentielle 4 pôles associable aux disjoncteurs ComPacT NSX160. Offrant une plage de réglage de seuil 0,03 à 30A pour tension de service 200/440V CA, ce module garantit protection optimale contre les défauts d’isolement et contacts indirects dans installations industrielles et tertiaires exigeantes.
Il est installé directement sur les bornes de l’appareil et actionne directement le déclencheur en cas de défaut de fuite à la terre. Il est utilisé pour les disjoncteurs à 4 pôles. Il est conforme à la norme CEI 60947-2, annexe B. La tension nominale de fonctionnement est comprise entre 200 et 440 V CA 50/60 Hz. La sensibilité de fuite à la terre est réglable de 30 mA à 30 A. Ce module complémentaire Vigi est auto-alimenté en interne par la tension du réseau de distribution, même s’il n’est alimenté que par 2 phases.
Avantages Techniques
- Protection 4 Pôles – Surveillance complète réseaux triphasés avec neutre
- Seuil Réglable – Ajustement précis 0,03 à 30A selon applications
- Tension Étendue – Fonctionnement 200/440V CA pour flexibilité installation
- Intégration NSX160 – Association parfaite avec disjoncteurs ComPacT NSX160
- Fiabilité Industrielle – Conception robuste pour environnements professionnels
Spécifications Techniques Détaillées
Identification Produit
| Référence constructeur | LV429489 |
| Fabricant | SCHNEIDER ELECTRIC |
| Gamme | ComPacT VigiPacT NSX |
| Type produit | Bloc différentiel |
Caractéristiques Électriques
| Nombre de pôles | 4P (3P+N) |
| Seuil différentiel | 0,03 à 30A (réglable) |
| Tension de service | 200/440V CA |
| Fréquence | 50/60 Hz |
Compatibilité
| Disjoncteurs compatibles | NSX160 série ComPacT |
| Type réseau | Triphasé + neutre |
| Montage | Association directe NSX |
| Configuration | Protection différentielle |
Performance et Protection
| Type protection | Courants différentiels |
| Réglage seuil | Continu 0,03-30A |
| Temps réponse | Instantané |
| Immunité perturbations | Haute sélectivité |
Applications Privilégiées
Solution idéale pour installations industrielles haute sensibilité, centres de production nécessitant continuité service, infrastructures critiques avec redondance protection, réseaux de distribution sécurisés et équipements sensibles aux courants de fuite.
Avantages de la Gamme VigiPacT NSX
- Intégration parfaite écosystème ComPacT NSX
- Réglages précis adaptables selon contraintes installation
- Sélectivité optimisée évitant déclenchements intempestifs
- Maintenance simplifiée avec accès frontal
- Robustesse industrielle pour environnements sévères
Protection Différentielle 4 Pôles
La configuration 4 pôles permet surveillance simultanée des trois phases et du conducteur neutre, garantissant détection optimale des défauts d’isolement. Particulièrement recommandée pour réseaux TN-S et TT nécessitant protection neutre séparée.
Plage de Réglage Étendue
Le seuil réglable de 0,03 à 30A offre flexibilité exceptionnelle selon sensibilité requise : protection très fine pour équipements électroniques (0,03-0,3A), protection standard installations classiques (0,3-3A), protection robuste environnements industriels (3-30A).
Installation et Configuration
- Association directe sur disjoncteur NSX160
- Raccordement par borniers intégrés
- Réglage seuil par potentiomètre frontal
- Test de fonctionnement par bouton dédié
- Signalisation état par voyant LED
Conformité et Certifications
Conforme normes IEC 60947-2, IEC 61009, NF C 63-120 pour protection différentielle industrielle. Certification CE, marquage UL/CSA pour marchés internationaux, homologation marine selon IEC 60092 pour applications navales.
Article : LV429489
Marque : SCHNEIDER ELECTRIC
Gamme : ComPacT VigiPacT NSX
