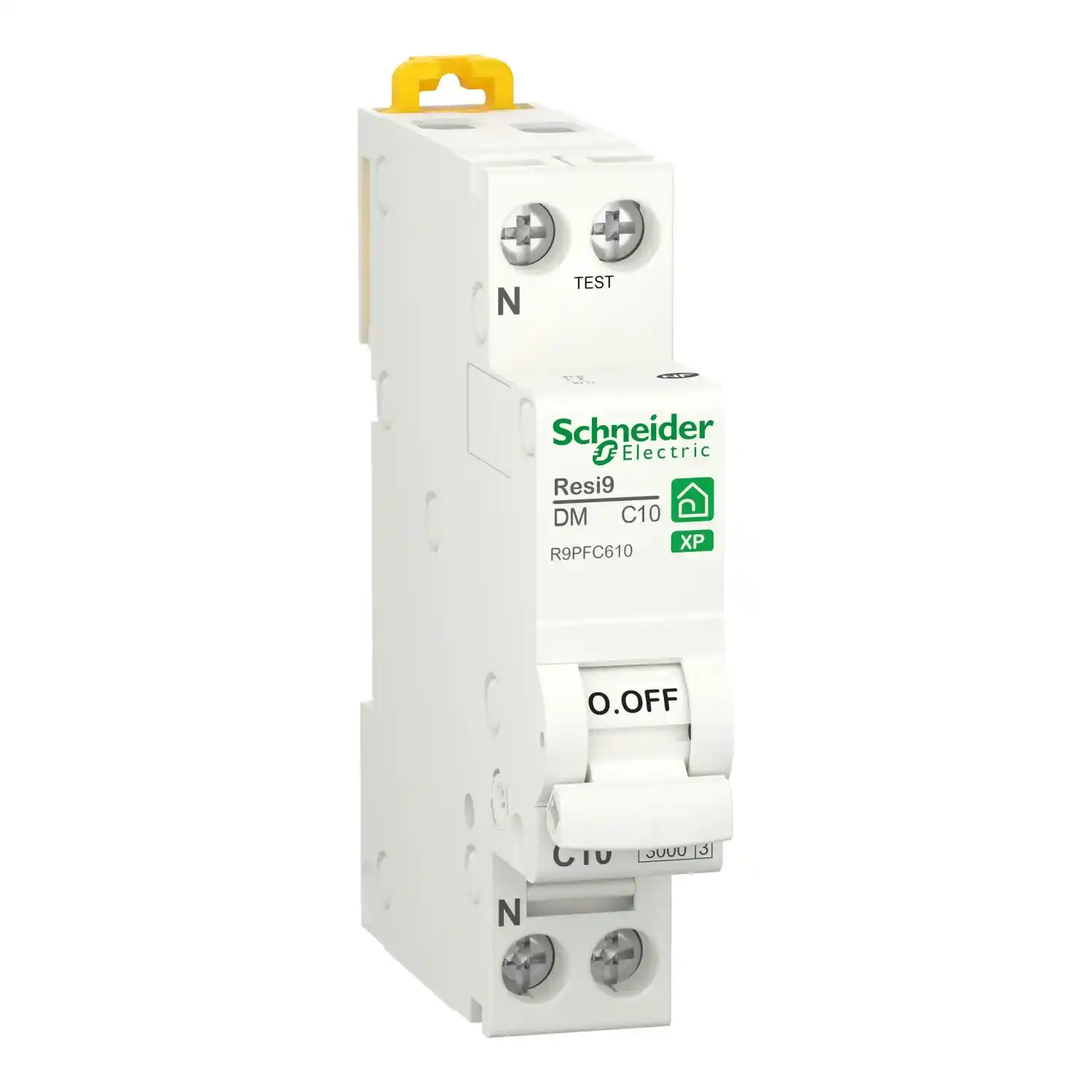

SCHNEIDER Disjoncteur 10A Ph+N courbe C 3kA 230V -R9PFC610
Ce disjoncteur modulaire Resi9 XP, de la marque Schneider Electric, est un dispositif de protection qui assure la la coupure automatique du courant en cas de court-circuit ou de surintensité.
Il est doté d’un pouvoir de coupure de 3 kA avec un seuil de déclenchement de 5 à 10 fois la valeur de son intensité nominale. Cet appareil se déclenche automatiquement et sectionne le circuit à chaque dépassement de ce seuil.
SCHNEIDER Disjoncteur 10A Ph+N bipolaire est adapté au réseau de distribution d’une intensité de 10 A.
Son raccordement peut se faire à l’aide des peignes d’alimentation sur l’arrivée haute et sur le départ bas.
Il s’installe aussi facilement sur le rail symétrique du coffret à l’aide de ses modules DIN.
Caractéristiques générales du Disjoncteur:
- Gamme : Resi9
- Nom du produit : Resi9 XP DM
- Fonction produit : Disjoncteur miniature
- Fonction de l’appareil : Distribution
- Description des pôles : 1P + N
- Nombre de pôles protégés : 1
- Position du pôle neutre : Gauche
- In courant assigné d’emploi : 10 A à 30 °C se conformer à EN/IEC 60898
- Type de réseau : CA
- Technologie de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : Icn 3000 A à 230 V CA 50 Hz se conformer à EN/IEC 60898-1
- Normes : EN/IEC 60898-1
- Certifications du produit : CE
- Labels qualité : NF
Caractéristiques complémentaires du Disjoncteur:
- Fréquence du réseau : 50 Hz
- [ue] tension assignée d’emploi : 230 V CA 50 Hz
- Limite de déclenchement magnétique : 5…10 x In CA
- Classe de limitation : 3 se conformer à EN/IEC 60898-1
- Type de commande : Par maneton
- Signalisation locale : Indication ON/OFF
- Mode d’installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 2
- Hauteur : 82 mm
- Largeur : 18 mm
- Profondeur : 76 mm
- Couleur : Blanc RAL 9003
- Durée de vie mécanique : 20000 cycle
- Durée de vie électrique : 20000 cycle 230 V CA 50 Hz
- Mode de raccordement : Bornes type tunnel, haut ou bas rigide fil(s)Bornes type tunnel, haut ou bas souple fil(s)
- Longueur de dénudage des fils : 13 mm (haut ou bas)
- Protection fuite à la terre : Sans
Choisissez du matériel électrique Schneider de qualité parmi la sélection elecpromo.
adaptée à votre logement et conforme aux normes en vigueur.
Fiche e-catalogue Schneider
Caractéristiques techniques:
| Type de tension | Ac |
| Profondeur d’encastrement | 44,0mm |
| Calibre/courant nominal assigné (in) | 10,0A |
| Tension assignée (ue) | 230,0V |
| Fréquence | 50,0MHz |
| Fréquence | 50MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Classe de limitation d’énergie (i²t) | 3,0 |
| Degré de pollution | 2,0 |
| Largeur en nombre de modules | 1,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16,0mm² |
| Section de raccordement cable rigide | 1mm² |
| Section de raccordement cable souple | 16,0mm² |
| Section de raccordement cable souple | 16mm² |
| Température ambiante en fonctionnement | 40,0°C |
| Température ambiante en fonctionnement | 25°C |
| Produits auxiliaires associables | Non |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 3,0kA |
| Tension d’isolement assignée (ui) | 500,0V |
| Catégorie de surtension | 3,0 |
| Tension assignée de tenue aux chocs (uimp) | 4,0kV |
| Antidéflagration | Non |
| Montage encastré | Non |
