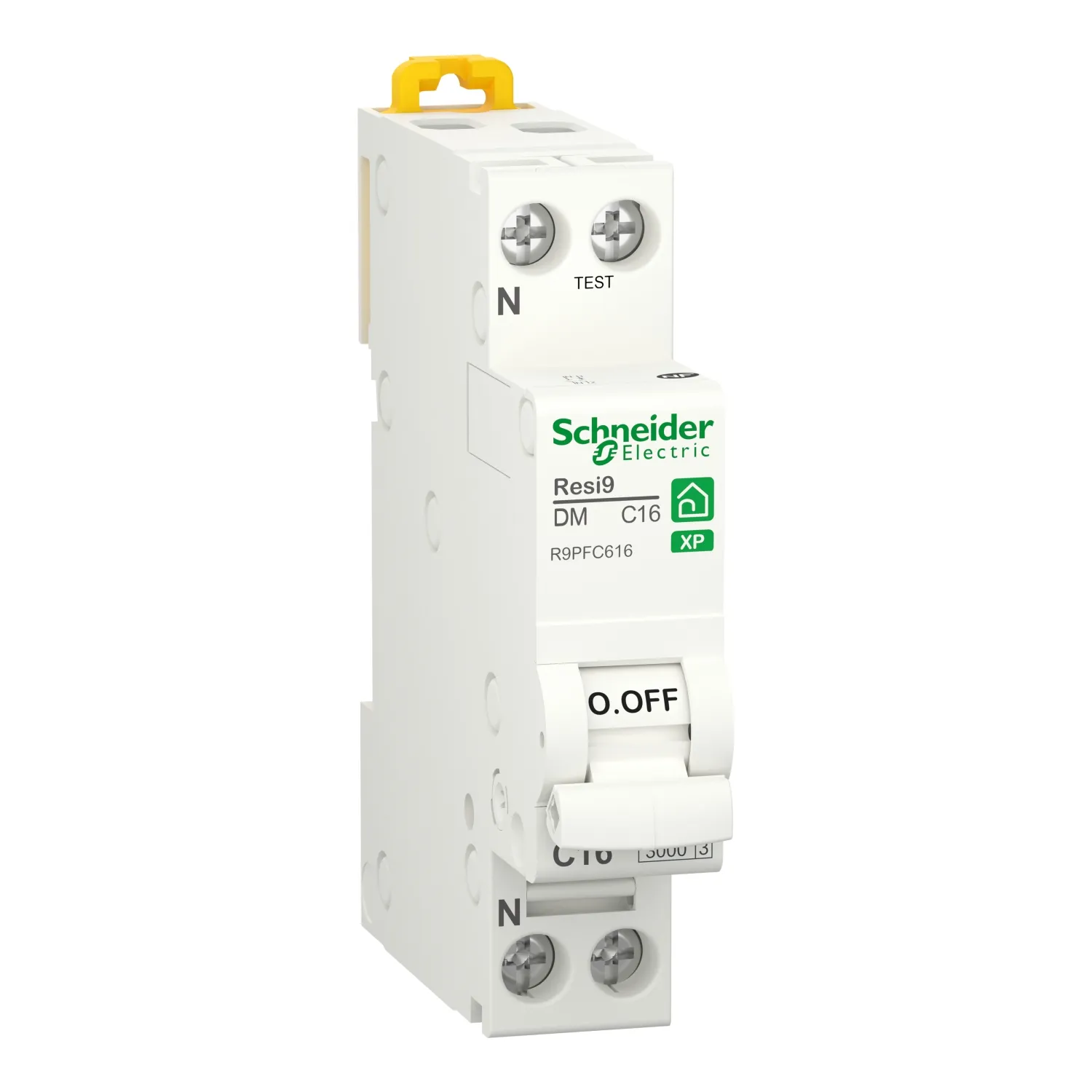

SCHNEIDER Disjoncteur 16A Ph+N courbe C 3kA 230V – R9PFC616
Resi9 XP – disjoncteur modulaire – 1P+N – 16A – courbe C – peignable
9,08€ TTC
Sur commande
Description
Caractéristiques générales:
SCHNEIDER Disjoncteur 16A Ph+N courbe C 3kA 230V – R9PFC616
Ce disjoncteur modulaire Resi9 XP, de la marque Schneider Electric,assure la protéction des installations contre les courts-circuits et les surintensités. Il posséde 2 pôles, dont un protégé pour la phase et un autre pour le neutre positionné à gauche.
Ce dispositif possède également un déclencheur magnétothermique courbe C apte à couper automatiquement le courant en cas de défaillance.
SCHNEIDER Disjoncteur 16A Ph+N bipolaire propose un seuil de déclenchement de 5 à 10 fois la valeur de son intensité nominale.
Ce disjoncteur est destiné pour la protéction d’un tableau de distribution monophasé avec neutre d’une intensité de 16 A, avec une tension de 230 V. Ses bornes de type tunnel permettent de faciliter l’alimentation et la liaison par des peignes de raccordement.
Caractéristiques générales du Disjoncteur:
- Gamme : Resi9
- Nom du produit : Resi9 XP DM
- Fonction produit : Disjoncteur miniature
- Fonction de l’appareil : Distribution
- Description des pôles : 1P + N
- Nombre de pôles protégés : 1
- Position du pôle neutre : Gauche
- In courant assigné d’emploi : 16 A à 30 °C se conformer à EN/IEC 60898
- Type de réseau : CA
- Technologie de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : Icn 3000 A à 230 V CA 50 Hz se conformer à EN/IEC 60898-1
- Normes : EN/IEC 60898-1
- Certifications du produit : CE
- Labels qualité : NF
Caractéristiques complémentaires du Disjoncteur:
- Fréquence du réseau : 50 Hz
- [ue] tension assignée d’emploi : 230 V CA 50 Hz
- Limite de déclenchement magnétique : 5…10 x In CA
- Classe de limitation : 3 se conformer à EN/IEC 60898-1
- Type de commande : Par maneton
- Signalisation locale : Indication ON/OFF
- Mode d’installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 2
- Hauteur : 82 mm
- Largeur : 18 mm
- Profondeur : 76 mm
- Couleur : Blanc RAL 9003
- Durée de vie mécanique : 20000 cycle
- Durée de vie électrique : 20000 cycle 230 V CA 50 Hz
- Mode de raccordement : Bornes type tunnel, haut ou bas rigide fil(s)Bornes type tunnel, haut ou bas souple fil(s)
- Longueur de dénudage des fils : 13 mm (haut ou bas)
- Protection fuite à la terre : Sans
Choisissez du matériel électrique Schneider de qualité parmi la sélection elecpromo.
adaptée à votre logement et conforme aux normes en vigueur.
Fiche e-catalogue Schneider
Caractéristiques techniques:
| Type de tension | Ac |
| Profondeur d’encastrement | 44,0mm |
| Calibre/courant nominal assigné (in) | 16,0A |
| Tension assignée (ue) | 230,0V |
| Fréquence | 50,0MHz |
| Fréquence | 50MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Classe de limitation d’énergie (i²t) | 3,0 |
| Degré de pollution | 2,0 |
| Largeur en nombre de modules | 1,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16,0mm² |
| Section de raccordement cable rigide | 1mm² |
| Section de raccordement cable souple | 16,0mm² |
| Section de raccordement cable souple | 16mm² |
| Température ambiante en fonctionnement | 40,0°C |
| Température ambiante en fonctionnement | 25°C |
| Produits auxiliaires associables | Non |
| Nombre de pôles (total) | 2,0 |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 3,0kA |
| Tension d’isolement assignée (ui) | 500,0V |
| Catégorie de surtension | 3,0 |
| Tension assignée de tenue aux chocs (uimp) | 4,0kV |
| Antidéflagration | Non |
| Montage encastré | Non |
