Caractéristiques générales:

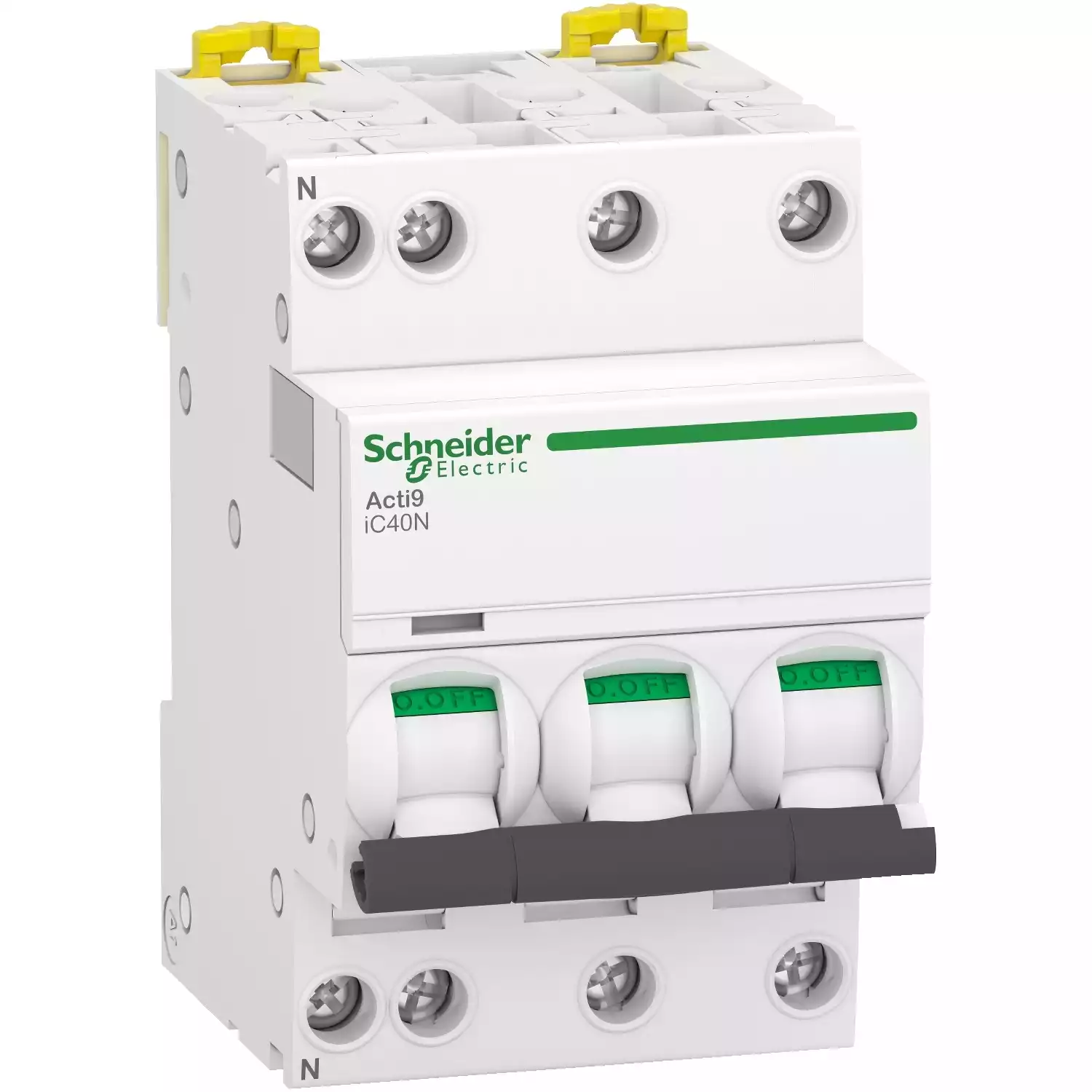

Disjoncteur 10A courbe C – 3P+N – 6000A/10kA – Acti9 iC40N – A9P54710
Ce disjoncteur 10A courbe C – 3P+N – 6000A/10kA – Acti9 iC40N – A9P54710, est un de la gamme Acti9. Il protège 3P + N et possède un type de de déclencheur Thermique-magnétique .
D’un ampérage de 10 A et d’un déclenchement selon une courbe C élaborée pour les cas suivants : applications générales.
Nous vous avertissons que ce disjoncteur prend 3 modules de largeur pour être ancré dans un coffret ou une armoire.
Il se raccorde avec des fils rigides de 16 mm² ri maximum ou des fils souples de 10 mm² so maximum
Généralement utilisé dans le milieu industriel, équipez-vous de ce disjoncteur 10A de la gamme Acti9 iC40N SCHNEIDER ! Ce disjoncteur triphasé + neutre permet de protéger et de surveiller l’installation électrique de vos bâtiments.
Caractéristiques principales :
- Gamme : Acti9
- Nom du produit : Acti9 iC40
- Type de produit : Disjoncteur miniature
- Nom de l’appareil : iC40N
- Description des pôles : 3P+N
- Nombre de pôles protégés : 3
- Position du pôle neutre : Gauche
- [In] Courant assigné d’emploi : 20A
- Type de réseau : CA
- Type de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
Caractéristiques complémentaires :
- Pouvoir de coupure : 10 kA lcu à 400V CA 50/60 Hz | 6000A lcn à 400V CA 50/60 Hz
- Aptitude au sectionnement : Oui, conforme à EN/CEI 60947-2
- Fréquence du réseau : 50/60 Hz
- [Ui] Tension assignée d’isolement : 400 V CA 50/60 Hz
- Type de commande : Par maneton
- Mode d’installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 6
Choisissez du matériel électrique Schneider de qualité parmi la sélection elecpromo.
adaptée à votre logement et conforme aux normes en vigueur.
Caractéristiques techniques:
| Fréquence du réseau : | 50/60 Hz |
|---|---|
| [Ue] tension assignée d’emploi : | 400 V 50/60 Hz CA |
| Limite de déclenchement magnétique : | 5…10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2 |
| [Ics] pouvoir de coupure de service : | 6000 A 100 % Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-17,5 kA 75 % Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60947-2 |
| Classe de limitation : | EN/CEI 60898-1 3 |
| [Ui] tension d’isolement : | 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 4 kV se conformer à EN/CEI 60947-2 |
| Coupure pleinement apparente : | Oui |
| Type de commande : | Par maneton |
| Indication de tension : | Indication ON/OFFSignalisation de déclenchement |
| Mode d’installation : | Encliquetable |
| Support de montage : | Rail DIN |
| Pas de 9 mm : | 6 |
| Hauteur : | 85 mm |
| Largeur : | 54 mm |
| Profondeur : | 74 mm |
| Poids du produit : | 345 g |
| Couleur : | Blanc |
| Endurance mécanique : | 20000 cycle |
| Endurance électrique : | 20000 cycle |
| Verrouillages optionnels : | Dispositif de cadenassage |
| Type de raccordement : | Bornes type tunnel haut ou bas1?10 mm² soupleBornes type tunnel haut ou bas1?16 mm² rigide |
| Longueur de dénudage des fils : | 14 mm pour haut ou bas connexion |
| Couple de serrage : | Haut ou bas 2 N.m |
| Protection différentielle : | Bloc séparé |
| Code de compatibilité : | IC40N |
