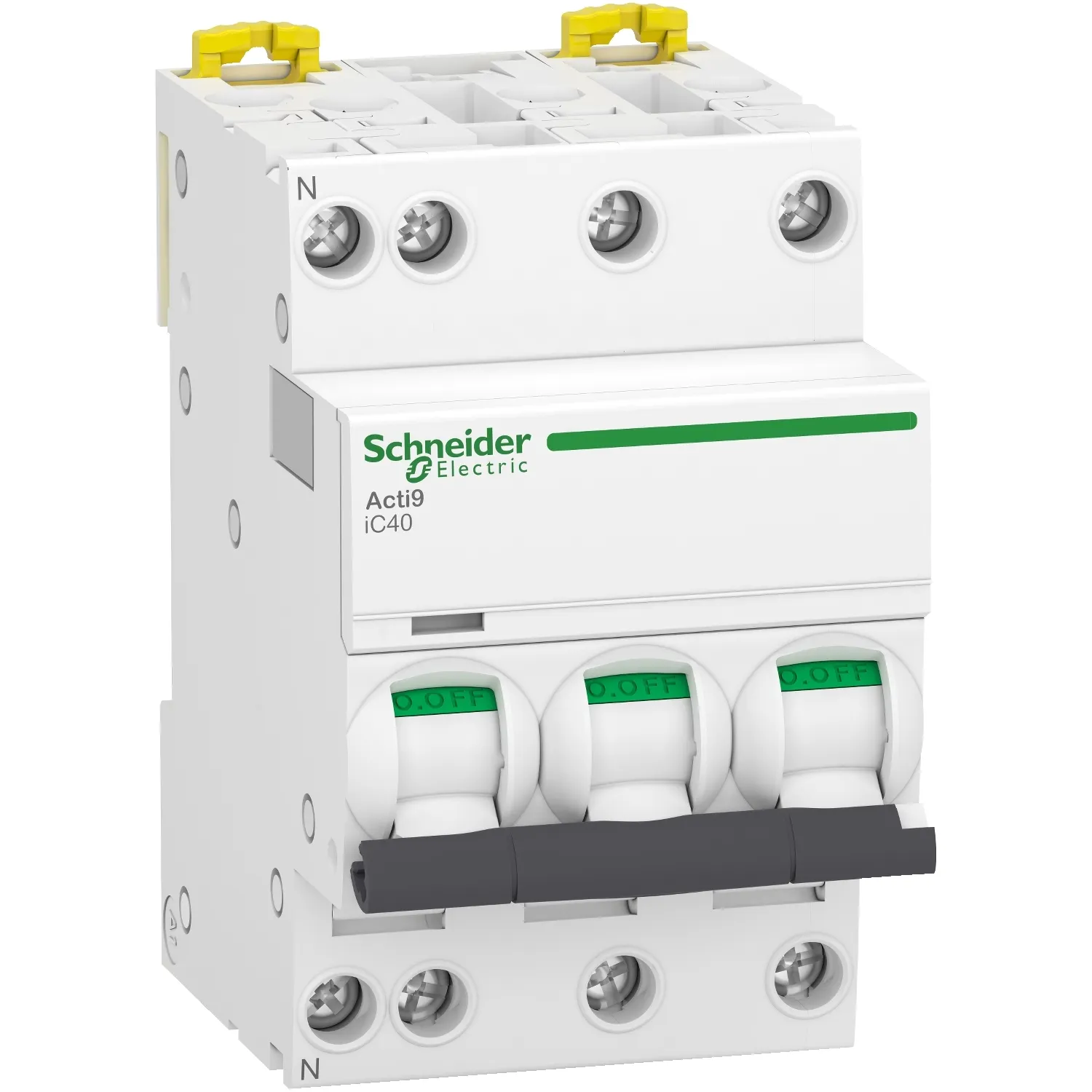

Disjoncteur miniature Acti9 iC40 3P+N 10A Courbe C – 4.5kA / 6kA – A9P52710
Ce produit Acti9 iC40 est un disjoncteur miniature basse tension (MCB). Il s’agit d’un disjoncteur 3P+N avec 3 pôles protégés et courant nominal In 10 A et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit peut atteindre 4 500 A à 400 VCA selon la norme EN/IEC 60898-1 et 6 kA à 400 VCA selon la norme EN/IEC 60947-2. Ce produit est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature combine les fonctions de protection du circuit contre les courts-circuits et les surcharges de courant, de contrôle et d’isolation. L’installation et le câblage sont simplifiés grâce à la fonction de clipsage et à la facilité de maintenance. Il a une endurance électrique allant jusqu’à 20000 cycles et une endurance mécanique allant jusqu’à 20000 cycles. La tension de fonctionnement Ue est de 400 VCA. La tension d’isolement nominale Ui est de 440 VCA. La tension nominale de tenue aux chocs Uimp est de 4 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 6 espacements de 9 mm. Le degré de pollution est de 3. Le produit est blanc (RAL9003). Les dimensions sont (l) 54 mm x (H) 85 mm x (P) 74 mm. Le poids est de 345 g. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -25 et 70 °C. La température de stockage est comprise entre -40 et 85 °C.
Caractéristiques principales:
- Gamme : Acti9
- Nom du produit : Acti9 iC40
- Type de produit ou équipement : Disjoncteur miniature
- Nom de l’appareil : iC40
- Application : Distribution
- Description des pôles : 3P
- Nombre de pôles protégés : 3
- Courant assigné (In) : 16 A
- Type de réseau : CA
- Type de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Codification du pouvoir de coupure : A
Retrouvez notre sélection complète de disjoncteurs modulaires pour vos installations professionnelles.
Caractéristiques techniques:
| Gamme | Acti9 |
|---|---|
| Nom du produit | Acti9 iC40 |
| Type de produit ou équipement | Disjoncteur miniature |
| Nom de l’appareil | iC40 |
| Application de l’appareil | Distribution |
| Description des pôles | 3P + N |
| Nombre de pôles protégés | 3 |
| Position neutre | Gauche |
| Courant nominal (In) | 10 A |
| Type de réseau | CA |
| Technologie du déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | 4500 A Icn à 400 V CA 50/60 Hz (EN/IEC 60898-1) 6 kA Icu à 400 V CA 50/60 Hz (EN/IEC 60947-2) |
| Aptitude au sectionnement | Oui (EN/IEC 60947-2) |
| Labels qualité | IMQ |
| Complémentaires | |
| Fréquence du réseau | 50/60 Hz |
| Tension assignée d’emploi (Ue) | 400 V CA 50/60 Hz |
| Limite de déclenchement magnétique | 5…10 x In (EN/IEC 60898-1) 8 x In ± 20 % (EN/IEC 60947-2) |
| Pouvoir de coupure de service (Ics) | 4500 A (100 % Icn à 400 V CA) 4,5 kA (75 % Icu à 400 V CA) |
| Classe de limitation | 3 (EN/IEC 60898-1) |
| Tension d’isolement (Ui) | 440 V CA |
| Tension de tenue aux chocs (Uimp) | 4 kV |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Signalisation locale | ON/OFF + déclenchement |
| Mode d’installation | Encliquetable |
| Support de montage | Rail DIN |
| Pas de 9 mm | 6 |
| Hauteur | 85 mm |
| Largeur | 54 mm |
| Profondeur | 74 mm |
| Poids du produit | 345 g |
| Couleur | Blanc |
