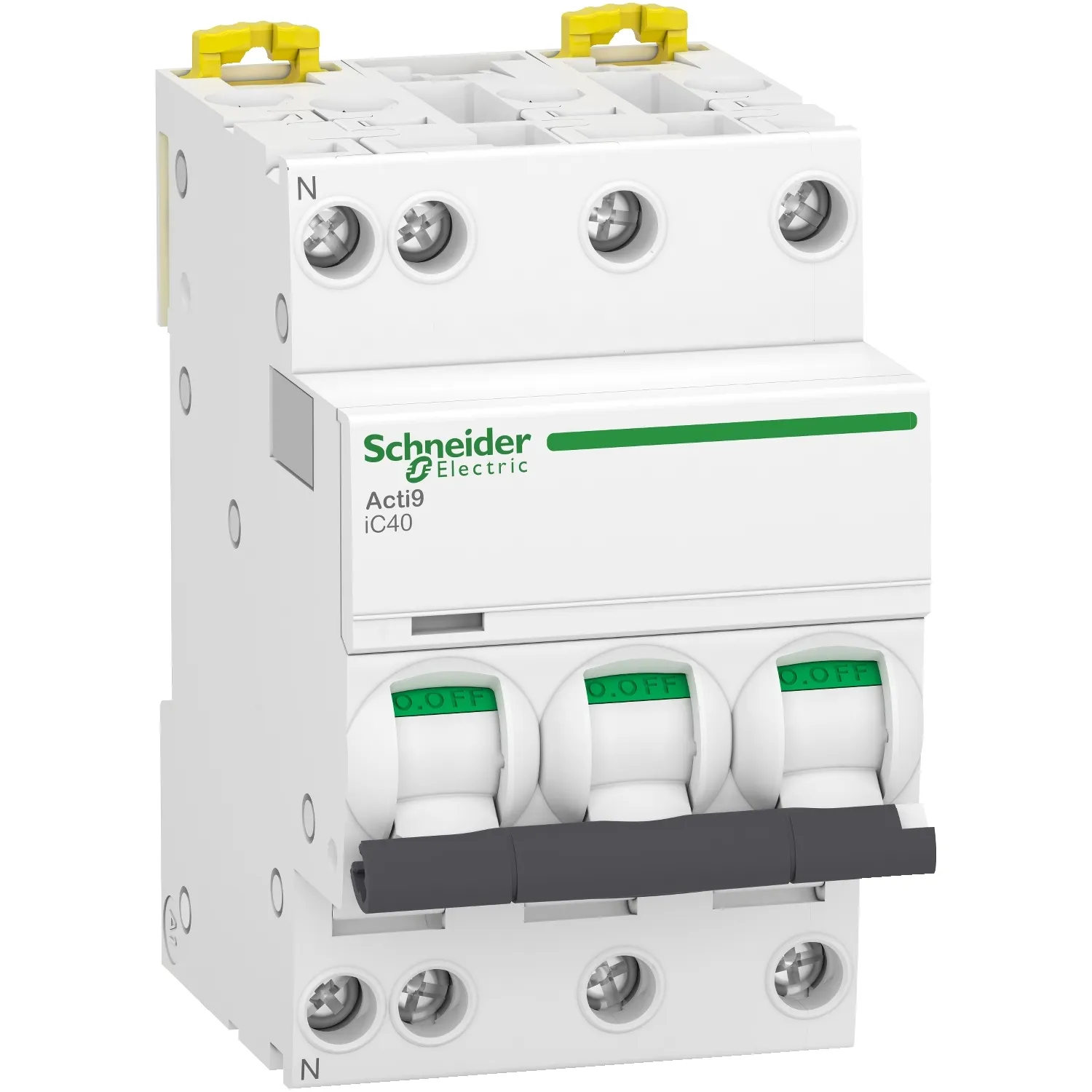

Disjoncteur miniature Acti9 iC40 3P+N 20A Courbe C – 4.5kA / 6kA – A9P52720

Disjoncteur miniature Acti9 iC40 3P+N 20A Courbe C – 4.5kA / 6kA – A9P52720

Ce produit Acti9 iC40 est un disjoncteur miniature basse tension (MCB). Il s’agit d’un disjoncteur 3P+N avec 3 pôles protégés et 20 A en courant nominal et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit peut atteindre 4 500 A à 400 VCA selon la norme EN/IEC 60898-1 et 6 kA à 400 VCA selon la norme EN/IEC 60947-2. Ce produit est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature combine les fonctions de protection du circuit contre les courts-circuits et les surcharges de courant, de contrôle et d’isolation. L’installation et le câblage sont simplifiés grâce à la fonction de clipsage et à la facilité de maintenance. Il a une endurance électrique allant jusqu’à 20000 cycles et une endurance mécanique allant jusqu’à 20000 cycles. La tension de fonctionnement Ue est de 400 VCA. La tension d’isolement nominale Ui est de 440 VCA. La tension nominale de tenue aux chocs Uimp est de 4 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 6 espacements de 9 mm. Le degré de pollution est de 3. Le produit est blanc (RAL9003). Les dimensions sont (l) 54 mm x (H) 85 mm x (P) 74 mm. Le poids est de 345 g. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -25 et 70 °C. La température de stockage est comprise entre -40 et 85 °C.

Caractéristiques principales:

• Marque : Schneider Electric
• Référence fabricant : A9P52720
• Gamme : Acti9
• Nom du produit : Acti9 iC40
• Type de produit ou équipement : Disjoncteur miniature
• Nom de l’appareil : iC40
• Application de l’appareil : Distribution
• Description des pôles : 3P + N
• Nombre de pôles protégés : 3
• Position neutre : Gauche
• Courant nominal (In) : 20 A
• Type de réseau : CA
• Technologie du déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Pouvoir de coupure :
  4500 A Icn à 400 V CA 50/60 Hz (EN/CEI 60898-1)
  6 kA Icu à 400 V CA 50/60 Hz (EN/IEC 60947-2)
• Aptitude au sectionnement : Oui (EN/IEC 60947-2)
• Labels qualité : IMQ
• Fréquence du réseau : 50/60 Hz

Découvrez notre large gamme de matériel électrique permettant de réaliser une installation domestique et tertiaire complète.

Caractéristiques techniques:
