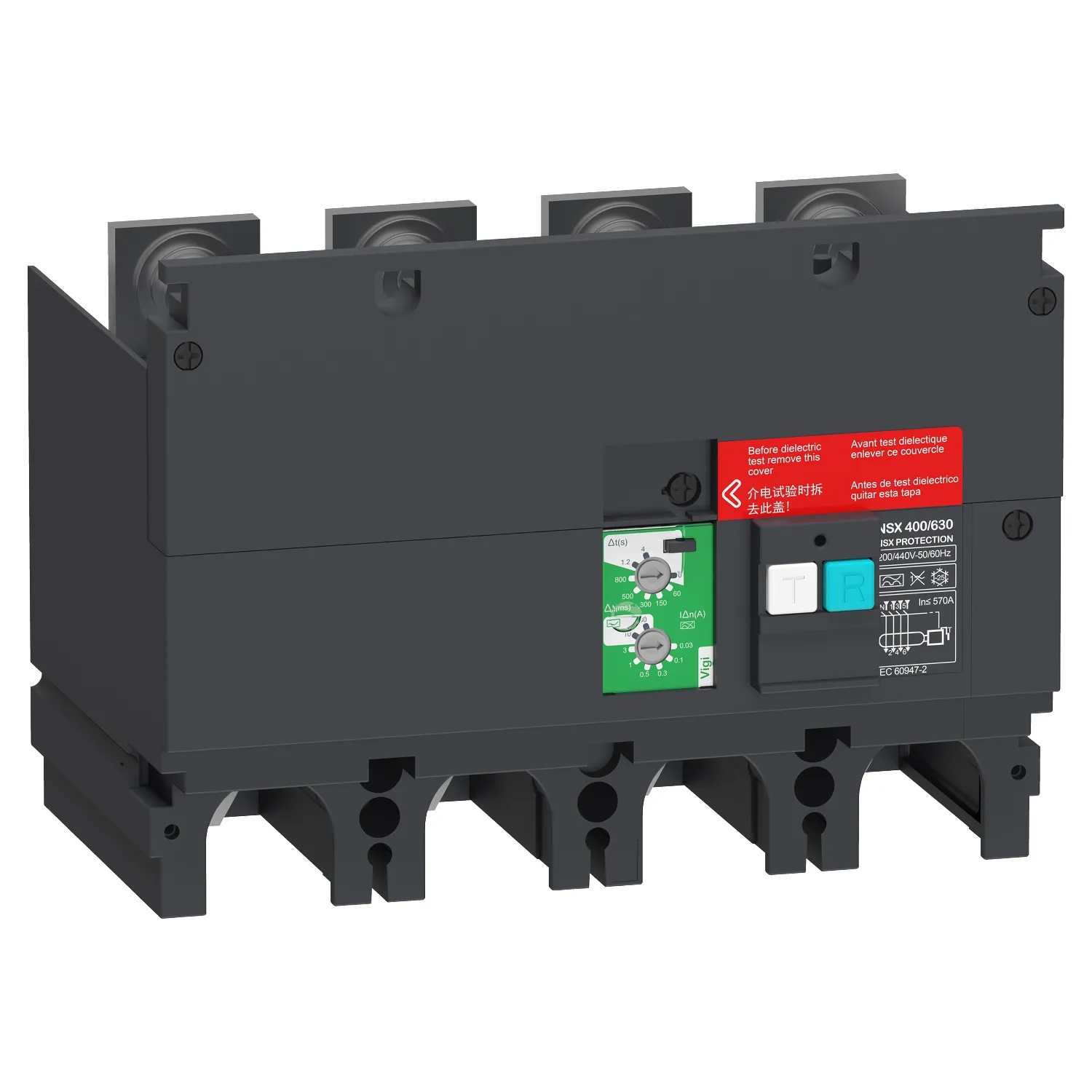

Schneider Electric ComPacT VigiPacT NSX Bloc Vigi 4P 0,03 à 30A 200/440V CA pour NSX630 LV432465
Il est installé directement sur les bornes de l’appareil et actionne directement le déclencheur en cas de défaut de fuite à la terre. Il est utilisé pour les disjoncteurs à 4 pôles. Il est conforme à la norme ICEI 60947-2, annexe B. La tension nominale de fonctionnement est comprise entre 200 et 440 VCA 50/60 Hz. La sensibilité de fuite à la terre est réglable de 30 mA à 30 A. Ce module complémentaire Vigi est auto-alimenté en interne par la tension du réseau de distribution, même s’il n’est alimenté que par 2 phases.
Protection différentielle haute performance
Le bloc Vigi ComPacT NSX agit directement sur le déclencheur du disjoncteur en cas de défaut d’isolement ou de fuite à la terre. Il contribue à la protection des personnes et des équipements électriques tout en améliorant la continuité de service.
Grâce à ses réglages avancés de sensibilité et de temporisation, il permet une sélectivité optimale dans les installations basse tension complexes.
Compatibilité parfaite avec les disjoncteurs ComPacT NSX
Ce module différentiel Schneider Electric est spécialement conçu pour être monté sur les disjoncteurs ComPacT NSX400 et NSX630 4P. Son installation directe sur les bornes de l’appareil garantit une intégration rapide et fiable dans les tableaux électriques industriels.
- Bloc Vigi différentiel 4 pôles
- Compatible ComPacT NSX400 et NSX630
- Protection contre les défauts de fuite à la terre
- Sensibilité réglable de 30 mA à 30 A
- Temporisation réglable
- Fonctionnement sur réseau AC 200 à 440 V
- Conforme CEI 60947-2
- Installation simple et sécurisée
Fiabilité Schneider Electric
Développé par Schneider Electric, leader mondial des solutions de distribution électrique, le LV432465 garantit des performances élevées et une excellente fiabilité pour les applications industrielles, tertiaires et infrastructures critiques.
Ce module Vigi auto-alimenté assure une protection efficace même lorsqu’il est alimenté uniquement par deux phases du réseau de distribution.
Applications recommandées
- Tableaux électriques industriels
- Protection des installations tertiaires
- Distribution électrique basse tension
- Protection différentielle des équipements
- Infrastructures techniques et bâtiments industriels
| Caractéristique | Détail |
|---|---|
| Gamme de produit | ComPacT NSX400…630 |
| Nom de l’appareil | VigiPacT |
| Type de produit ou équipement | Bloc Vigi |
| Application de l’appareil | Câblage |
| Compatibilité de gamme |
ComPacT NSX400 disjoncteur ComPacT NSX630 disjoncteur |
| Description des pôles | 4P |
| Courant nominal [In] |
400 A 630 A |
| Classe de protection différentielle |
Classe A Classe AC |
| Type de réglage de sensibilité différentielle | Réglable |
| Sensibilité du différentiel |
0,03 A pour classe A 0,1 A pour classe A 0,3 A pour classe A 0,5 A pour classe A 1 A pour classe A 3 A pour classe A 10 A pour classe AC 30 A pour classe AC |
| Type de réglage de la temporisation protection différentielle | Réglable |
| Réglage de temporisation protection différentielle [Δt] |
0 ms 60 ms 150 ms 300 ms 500 ms 800 ms 1,2 s 4 s |
| Type de réseau | CA |
| Fréquence du réseau | 50/60 Hz |
| Tension assignée d’emploi [Ue] | 200…440 V CA 50/60 Hz conforme à CEI 60947-2 |
| Protection différentielle | Avec |
| Temps de coupure maximal | 800 ms |
| Catégorie de surtension | IV |
| Classe de protection contre les chocs électriques | Classe II |
| Normes | CEI 60947-2 |
