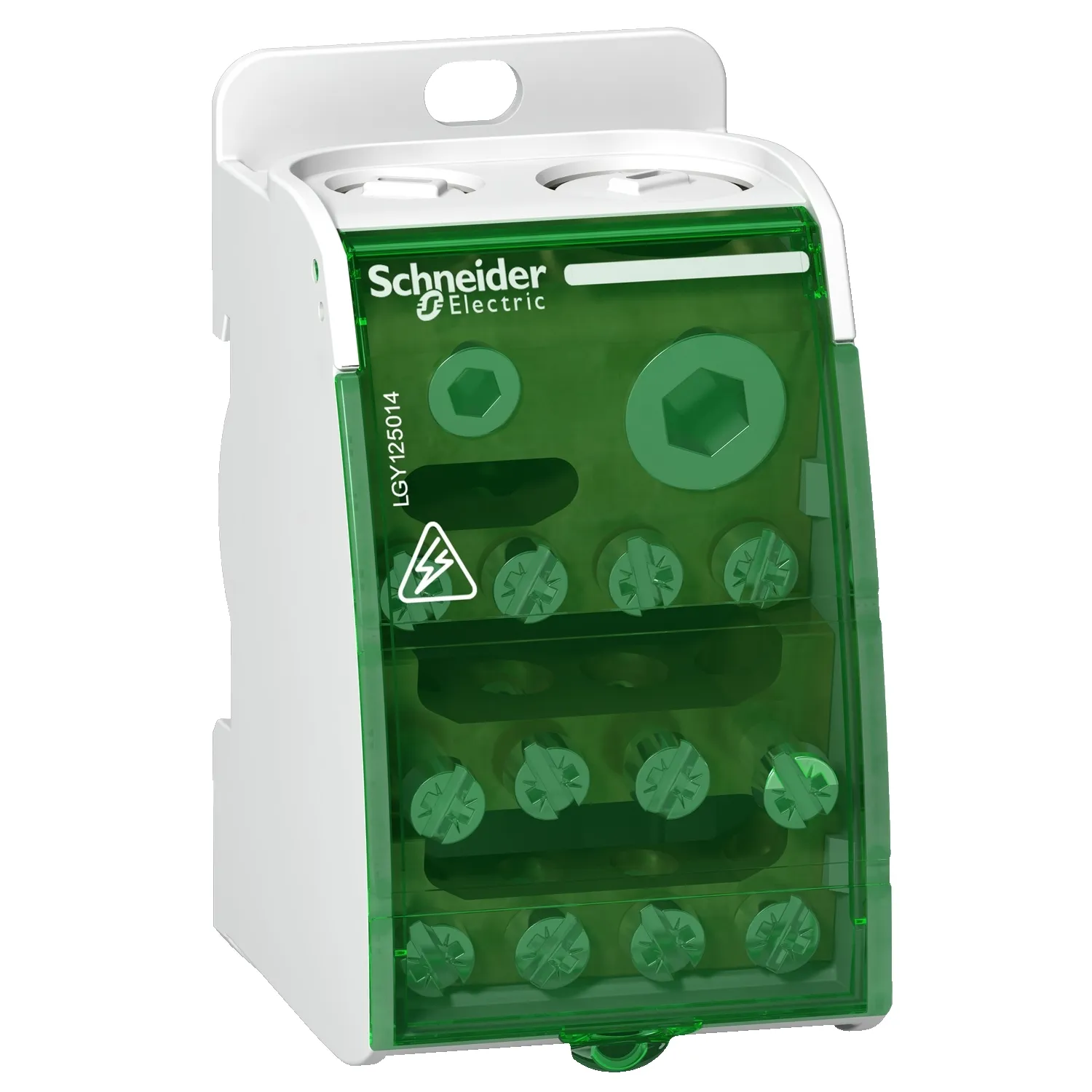

Répartiteur étagé unipolaire – Linergy DS – 250A – 14 trous

Ce répartiteur étagé unipolaire à vis Linergy DS peuvent être installés sur un rail Din standard ou sur une plaque de montage. Le nombre de pôles est de 1. Le courant assigné d’emploi Ie est de 250 A. La capacité totale de connexion est de 14 trous. Le courant nominal de tenue aux crêtes Ipk/60 ms est de 60 kA. Selon la norme IEC/EN 60947-1, la tenue diélectrique est de 2 500 V CA. Il est dédié aux installations 1P. La capacité des bornes est de 2x12mm de diamètre, 3×7,5mm de diamètre, 8×5,8mm de diamètre. La tension de fonctionnement nominale Ue est de 230 V CA (Ph/N), 440 V CA (Ph/Ph). La catégorie de surtension est III. Le courant nominal de tenue aux courts-circuits Icw selon la norme IEC/EN 60947-7-1 est de 14,4 kA ms/1 s. La tension d’isolement nominale Ui est de 500 V CA. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. La section du noyau est de 35 mm²??. La largeur en pas de 9 mm est de 5. La tension nominale de tenue aux chocs Uimp est de 8 kV. Le degré de pollution est de 3. Il est conforme aux normes IEC/EN 60947-7-1 et IEC/EN 61439-1 et 2.

Caractéristiques principales:

• Départs du bornier répartiteur : 14 Trous
• Tension assignée d’emploi : 230 V AC (Ph/N) – 440 V AC (Ph/Ph)
• Tension assignée d’isolement : 500 V CA
• Tension assignée de tenue aux chocs : 8 kV
• Courant assigné d’emploi : 250 Aà 40 °C
• Courant assigné de courte durée admissible : 14.4 kA 1 s
• Courant assigné de crête admissible : 60 kA
• Pas de 9 mm : 5
• Catégorie de surtension : III
• Tenue diélectrique : 2500V

Présente des gammes variées de matériel électrique permettant de réaliser une installation domestique complète.

Caractéristiques techniques:
