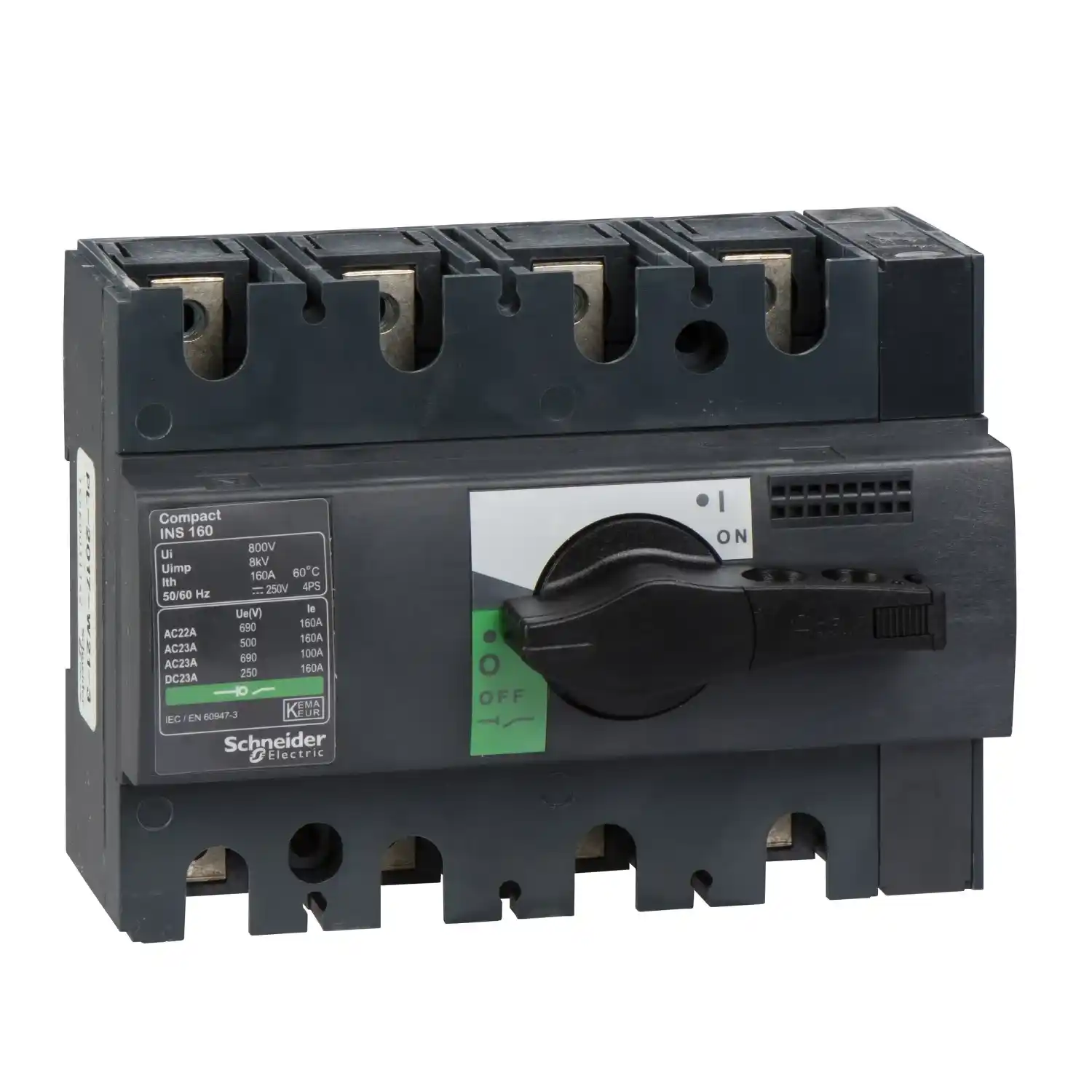

Schneider Electric Interrupteur sectionneur Interpact Ins160 4P 160 A – 28913

Ce Compact INS160 est un interrupteur-sectionneur non automatique 4 pôles avec poignée rotative noire Il convient à l’isolement avec indication de contact positif, tel que défini par les normes CEI 60947-1 et CEI60947-3 Le courant opérationnel est de 160A à 415VCA dans les catégories AC22A et AC23A La tension nominale est de 690VCA 50/60Hz ou 250VCC La poignée rotative noire est conçue pour offrir une utilisation facile et des performances élevées en cas d’interruption du courant Le Compact INS160 est un appareil de de niveau d’isolation de classe II en face avant selon la norme CEI 60664

Caractéristiques principales :

• Gamme : Compact
• Description des pôles : 4P
• Type de réseau : AC / DC
• Fréquence du réseau : 50/60 Hz
• [ie] courant assigné d’emploi : AC-22A : 160 A AC 50/60 Hz 220/240 V / AC-22A : 160 A AC 50/60 Hz 380/415 V / AC-22A : 160 A AC 50/60 Hz 440/480 V / AC-22A : 160 A AC 50/60 Hz 480 V NEMA / AC-22A : 160 A AC 50/60 Hz 500 V / AC-22A : 160 A AC 50/60 Hz 660/690 V / AC-23A : 100 A AC 50/60 Hz 500 V / AC-23A : 100 A AC 50/60 Hz 660/690 V / AC-23A : 160 A AC 50/60 Hz 220/240 V / AC-23A : 160 A AC 50/60 Hz 380/415 V / AC-23A : 160 A AC 50/60 Hz 440/480 V / AC-23A : 160 A AC 50/60 Hz 480 V NEMA / DC-22A : 160 A DC 125 V 2 pôles en série / DC-22A : 160 A DC 250 V 4 pôles en série / DC-23A : 160 A DC 125 V 2 pôles en série / DC-23A : 160 A DC 250 V 4 pôles en série
• [ui] tension assignée d’isolement : 750 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 8 kV
• [ith] courant thermique conventionnel : 160 A ( 60 °C )
• [icm] pouvoir assigné de fermeture en court-circuit : 154 kA 690 V AC 50/60 Hz avec coupe-circuit de protection en amont / 20 kA 690 V AC 50/60 Hz sectionneur seulement
• [ue] tension assignée d’emploi : 250 V DC / 690 V AC 50/60 Hz
• Aptitude au sectionnement : Oui
• Coupure pleinement apparente : Oui
• Coupure visible : Non
• Niveau de pollution : 3

Caractéristiques complémentaires :

• Type de commande : Poignée rotative
• Couleur de poignée : Noir
• Mode d’installation : Fixe
• Support de montage : Rail DIN / Platine
• Raccordement haut : Façade
• Raccordement bas : Façade
• Puissance maximum : AC-23 : 220/240 V AC 50/60 Hz / AC-23 : 500/525 V AC 50/60 Hz / AC-23 : 230 V NEMA AC 50/60 Hz / AC-23 : 380/415 V AC 50/60 Hz / AC-23 : 440 V AC 50/60 Hz / AC-23 : 480 V NEMA AC 50/60 Hz / AC-23 : 660/690 V AC 50/60 Hz
• Service assigné : Ininterrompu
• Classe de service intermittent : Classe 120 – 60 %
• Dimension du coffret pour iht : 260 mm x 160 mm x 55 mm
• [icw] courant assigné de courte durée admissible : 0.01 kA ( 30 s ) conformément à IEC 60947-3 / 1.23 kA ( 20 s ) conformément à IEC 60947-3 / 3.175 kA ( 3 s ) conformément à IEC 60947-3 / 5.5 kA ( 1 s ) conformément à IEC 60947-3
• Durée de vie mécanique : 15000 cycle
• Durée de vie électrique : AC-22A : 1500 cycle 220/240 V AC 50/60 Hz / AC-22A : 1500 cycle 380/415 V AC 50/60 Hz / AC-22A : 1500 cycle 440 V AC 50/60 Hz / AC-22A : 1500 cycle 500 V AC 50/60 Hz / AC-22A : 1500 cycle 690 V AC 50/60 Hz / AC-23A : 1500 cycle 220/240 V AC 50/60 Hz / AC-23A : 1500 cycle 380/415 V AC 50/60 Hz / AC-23A : 1500 cycle 440 V AC 50/60 Hz / AC-23A : 1500 cycle 500 V AC 50/60 Hz / AC-23A : 1500 cycle 690 V AC 50/60 Hz / DC-22A : 1500 cycle 250 V DC 4 pôles en série / DC-23A : 1500 cycle 250 V DC 4 pôles en série
• Pas de raccordement : 30 mm
• Hauteur : 100 mm
• Largeur : 135 mm
• Profondeur : 62.5 mm
• Masse du produit : 0.9 kg
