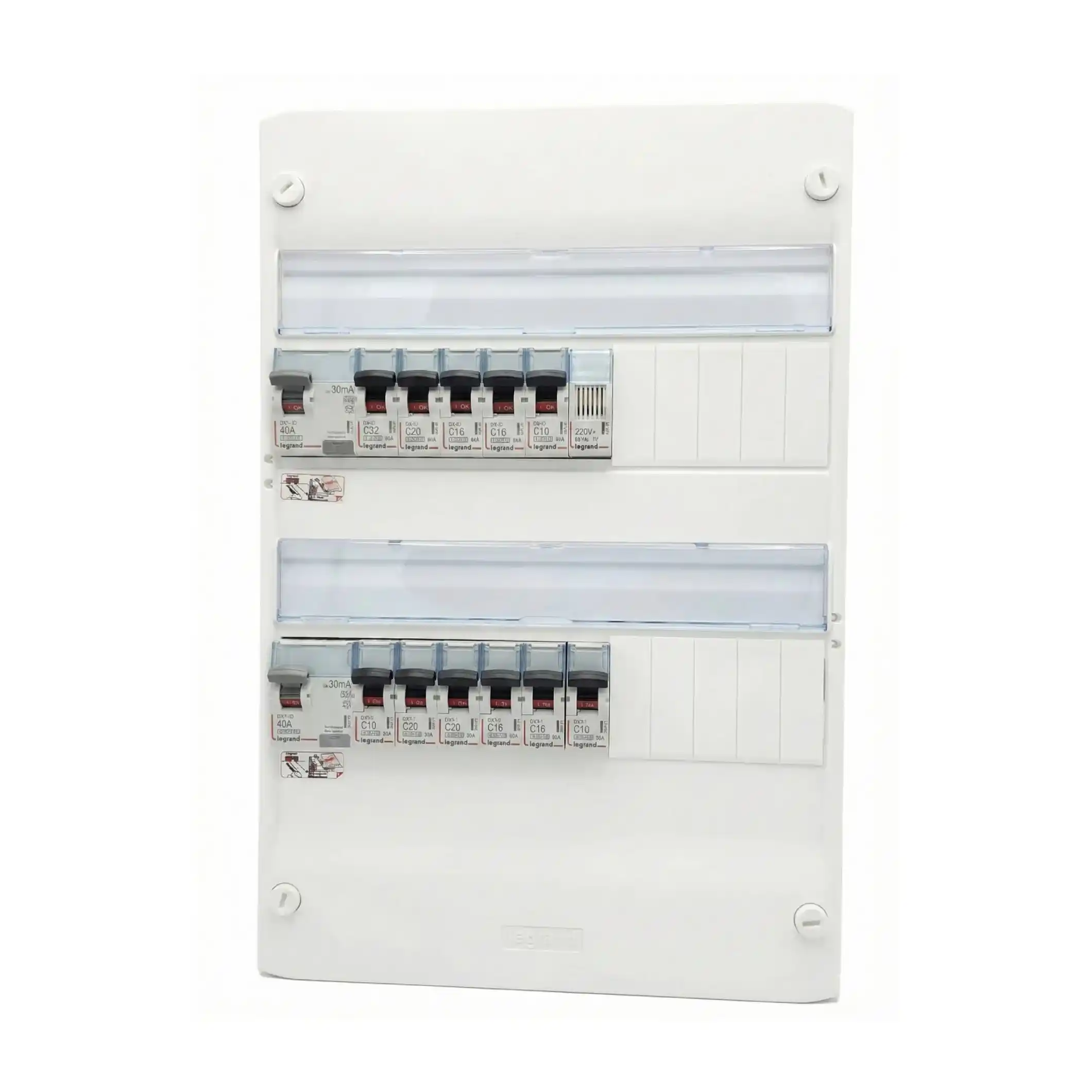

Tableau électrique pré-équipé 2 rangées 1ID 40A -AC – 1ID 40A -A- 11 disjoncteurs + Ronfleur
Ce tableau électrique pré-équipé 2 rangées (1ID 40A AC, 1ID 40A A, 11 disjoncteurs + Ronfleur) intègre la gamme Legrand certifiée NF, gage de qualité. L’installation est facilitée grâce aux rails extractibles et aux peignes sans vis. Conforme à la norme IEC 61439-3, il assure fiabilité et sécurité. Seuls les peignes d’alimentation ne disposent pas de la certification NF.

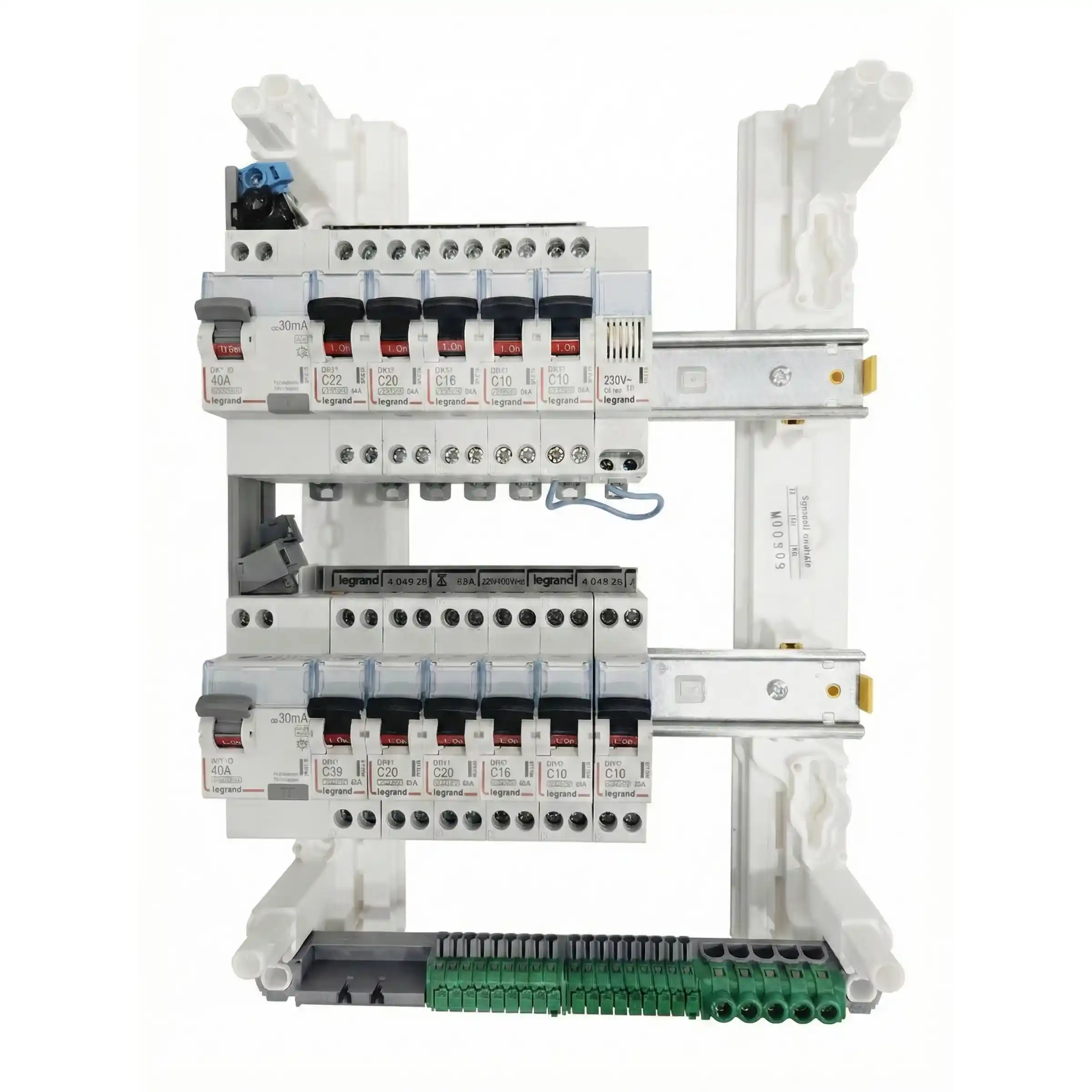

Composition de ce tableau pré-équipé :
- 1 tableau électrique nu 2 rangées Drivia Ref. 401212
- 1 interrupteur différentiel 30mA 40A type A auto Réf. 411638
- 1 interrupteur différentiel 30mA 40AC type AC auto Réf. 411632
- 3 Disjoncteur DNX3 10A Ph+N courbe C 4.5kA 230V – 406773
- 4 Disjoncteur DNX3 16A Ph+N courbe C 4.5kA 230V – 406774
- 3 Disjoncteur DNX3 20A Ph+N courbe C 4.5kA 230V – 406775
- 1 Disjoncteur DNX3 32A Ph+N courbe C 4.5kA 230V Réf. 406777
- 1 Ronfleur modulaire 230V 73DB – 004113
- 4 peignes coupés réversibles Phase + neutre Réf. 404926
- 1 Peigne vertical 2 rangées entraxe 125mm – 405000
Caractéristiques techniques du tableau électrique nu :
En ce qui concerne les caractéristiques physiques du coffret :
- Nombre de rangées : 2
- Nombre de modules : 26 (soit 2 rangées de 13 modules)
- Type de fixation : GTL ou en saillie, selon vos besoins d’installation
- Hauteur : 375 mm
- Largeur : 250 mm
- Profondeur : 103,5 mm
Parmi l’offre de la marque Legrand présente sur Elecpromo.
Fiche e-catalogue Coffrets gamma+
Caractéristiques techniques :
| Gamme du produit | Compatible Legrand Drivia |
|---|---|
| EAN | 3700609697256 |
| Marque | PHASE NEUTRE |
| NF | Non |
| Garantie | 2 ans |
| CE | Oui |
| Fabrication française | Non |
| Label OFG (Origine France Garantie) | Non |
| Marque des composants | Composants Legrand |
| Type de tableau | Tableau pré-équipé |
| Nombre de rangées | 2 |
| Nombre de module(s) par rangée | 13 |
| Étanche | Non |
Tableau Électrique Pré-équipé Legrand Drivia 2 Rangées – Solution Complète NF C 15-100
Gagnez du temps sur vos chantiers avec ce tableau électrique pré-câblé Legrand Drivia, une solution clé en main conforme NF C 15-100 pour l’habitat résidentiel T3 à T5. Conçu pour les électriciens professionnels et les particuliers exigeants, ce kit complet intègre tous les composants essentiels pour une installation électrique sécurisée et évolutive.
✅ Points Forts du Produit
- Installation rapide : Tableau pré-équipé avec peignes de raccordement montés – gain de temps de 60% sur le chantier
- Conformité garantie : Respect intégral de la norme NF C 15-100 avec différentiels Type A et AC obligatoires
- Protection optimale : Double protection différentielle 30mA pour une sécurité maximale des personnes
- Évolutivité assurée : 26 modules libres pour futures extensions (domotique, photovoltaïque, borne VE)
- Qualité Legrand : Composants premium avec garantie constructeur et certification NF
📋 Description Détaillée
Ce tableau électrique pré-équipé Drivia 13 modules 2 rangées représente la solution idéale pour équiper rapidement et efficacement tout logement résidentiel. Basé sur le coffret Legrand Drivia réputé pour sa robustesse et sa modularité, ce kit intègre une sélection optimisée de protections électriques couvrant l’ensemble des besoins d’un habitat moderne.
Architecture de Protection Différentielle
Le tableau dispose d’une double protection différentielle 30mA intelligemment répartie :
- Interrupteur différentiel 40A Type A (Réf. 411638) : Dédié aux circuits spécialisés sensibles aux courants résiduels pulsés (électroménager, plaques de cuisson). Indispensable pour protéger les équipements modernes à variateurs électroniques.
- Interrupteur différentiel 40A Type AC (Réf. 411632) : Protège les circuits standards (éclairage, prises de courant classiques) contre les défauts d’isolement.
Distribution et Câblage Optimisés
L’ensemble est équipé de peignes de raccordement professionnels assurant une distribution électrique fiable et conforme :
- 4 peignes horizontaux réversibles Phase+Neutre pour connexion rapide des disjoncteurs
- 1 peigne vertical 2 rangées pour liaison inter-rangées sans câblage apparent
- Entraxe normalisé 125mm garantissant une compatibilité universelle
🔧 Composition Technique Détaillée
| Composant | Référence | Caractéristiques | Application |
|---|---|---|---|
| Coffret | 401212 | Drivia 2 rangées – 52 modules | Structure principale IP30/IK05 |
| ID Type A | 411638 | 40A – 30mA – Auto | Circuits spécialisés (lave-linge, plaques) |
| ID Type AC | 411632 | 40A – 30mA – Auto | Circuits standards (éclairage, prises) |
| Disjoncteurs 10A | 406773 (×3) | DNX3 – Courbe C – 4.5kA | Circuits éclairage (8 points max/circuit) |
| Disjoncteurs 16A | 406774 (×4) | DNX3 – Courbe C – 4.5kA | Prises de courant (8 socles max/circuit) |
| Disjoncteurs 20A | 406775 (×3) | DNX3 – Courbe C – 4.5kA | Circuits spécialisés (four, lave-linge, lave-vaisselle) |
| Disjoncteur 32A | 406777 | DNX3 – Courbe C – 4.5kA | Plaques de cuisson jusqu’à 7,4kW |
| Sonnette | 004113 | Modulaire 230V – 73dB | Signalisation sonore entrée |
📜 Normes et Certifications
- NF C 15-100 : Conformité totale amendement A5 (obligatoire depuis 2016)
- Marquage CE : Directive Basse Tension 2014/35/UE
- Certification NF : Produits certifiés usage domestique et tertiaire
- IEC 61009-1 : Norme internationale interrupteurs différentiels
- RoHS : Absence de substances dangereuses
