Quelle section mm² maximum pour ce bloc différentiel 125A ?

Ce bloc différentiel 125A accepte des conducteurs jusqu'à 50 mm² selon les préconisations DTU, parfaitement adapté aux circuits de forte intensité admissible en installation tertiaire.

Ce produit est-il conforme NF C 15-100 pour les installations IRVE ?

Oui, ce bloc différentiel type AC 300mA répond aux exigences de la NF C 15-100 pour la protection des circuits spécialisés, y compris les installations de recharge de véhicules électriques en résidentiel collectif.

Épuisé

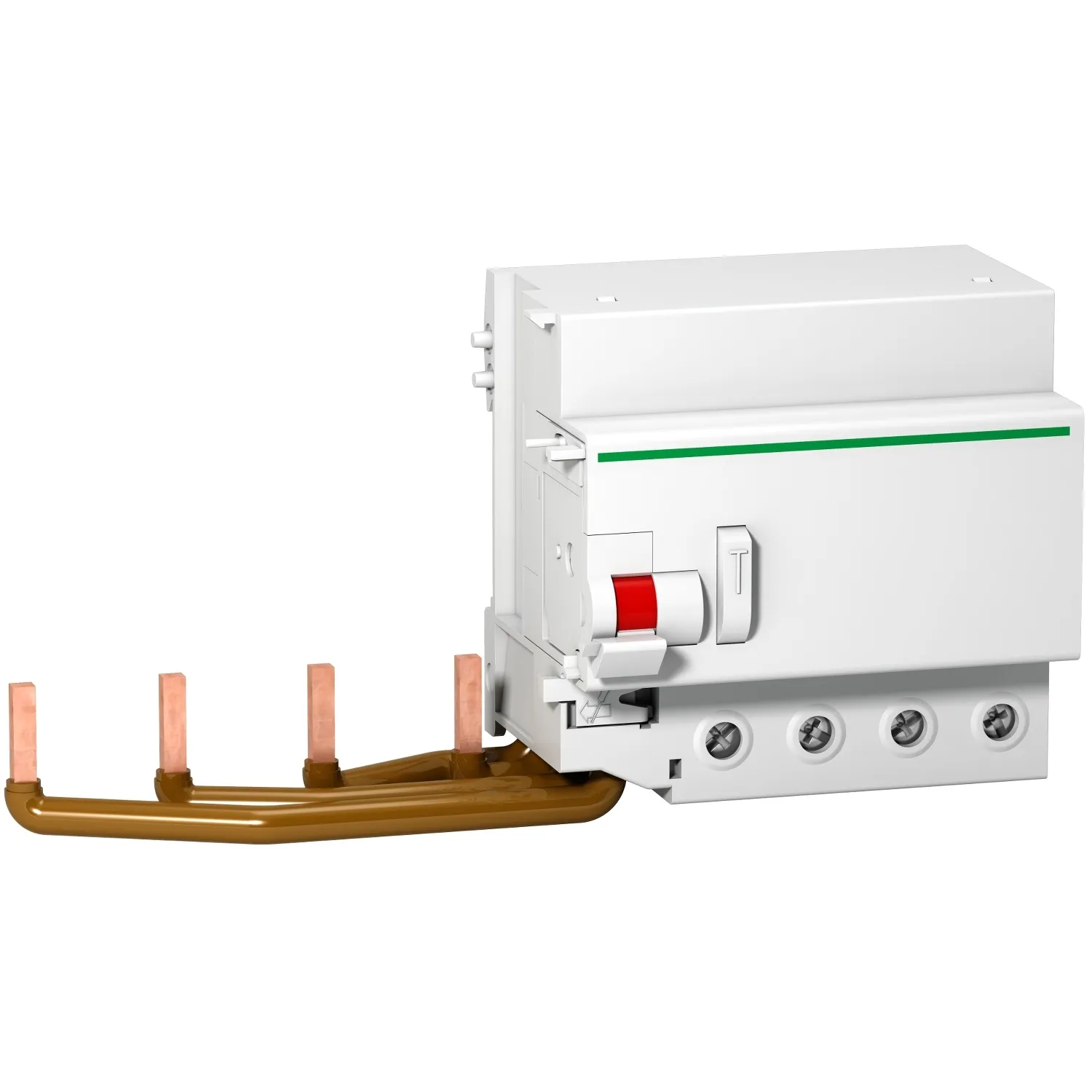

Cet Acti9 Vigi C120 est un disjoncteur différentiel complémentaire modulaire. Il a 4P dont 4 pôles protégés. Le courant nominal In est de 125A et la tension de fonctionnement est de 230VCA à 415VCA. La classe de protection différentielle est de Type AC avec une sensibilité de 300mA et une technologie indépendante de la tension. Ce produit protège contre les courts-circuits, les surcharges de câbles, les chocs électriques par contact indirect et les risques d'incendie. Ce produit est conforme à la norme EN 61009. L'endurance électrique va jusqu'à 20000 cycles. La tension de fonctionnement nominale Ue est de 230VCA à 415VCA. La tension d'isolement nominale Ui est de 500VCA. La tension de tenue aux chocs nominale Uimp est de 6kV. Le degré de pollution est de 3. Il peut être monté sur rail DIN symétrique de 35mm. La largeur en pas de 9mm est de 10. La couleur du produit est le blanc (RAL9003). Les dimensions sont (L) 198mm x (H) 95mm x (P) 73mm. Le poids est de 0,58kg. Le degré de protection est IP20 et IP40 monté dans un coffret. La température de fonctionnement est de -5°C à 60°C. La température de stockage est de -40°C à 60°C.

Acti9 Vigi C120 – bloc différentiel – 4P – 300mA – type AC – instantané – A9N18543

Réf. Elec SCHA9N18543 Catégorie : Blocs différentiels

776,96€ TTC647,47€ HT

À propos de cet article

Acti9 Vigi C120 – bloc différentiel – 4P – 300mA – type AC – instantané – A9N18543

Cet Acti9 Vigi C120 est un disjoncteur différentiel complémentaire modulaire. Il a 4P dont 4 pôles protégés. Le courant nominal In est de 125A et la tension de fonctionnement est de 230VCA à 415VCA. La classe de protection différentielle est de Type AC avec une sensibilité de 300mA et une technologie indépendante de la tension. Ce produit protège contre les courts-circuits, les surcharges de câbles, les chocs électriques par contact indirect et les risques d’incendie. Ce produit est conforme à la norme EN 61009. L’endurance électrique va jusqu’à 20000 cycles. La tension de fonctionnement nominale Ue est de 230VCA à 415VCA. La tension d’isolement nominale Ui est de 500VCA. La tension de tenue aux chocs nominale Uimp est de 6kV. Le degré de pollution est de 3. Il peut être monté sur rail DIN symétrique de 35mm. La largeur en pas de 9mm est de 10. La couleur du produit est le blanc (RAL9003). Les dimensions sont (L) 198mm x (H) 95mm x (P) 73mm. Le poids est de 0,58kg. Le degré de protection est IP20 et IP40 monté dans un coffret. La température de fonctionnement est de -5°C à 60°C. La température de stockage est de -40°C à 60°C.

Caractéristiques principales:

Fonction produit : Dispositifs différentiels résiduels additionnels
Nom abrégé de l’appareil : Vigi C120
Description des pôles : 4P
In courant assigné d’emploi : 125 A
Type de réseau : CA
Sensibilité du différentiel : 300 mA
Temporisation du différentiel : Instantané
Classe de différentiel : Classe AC

Caractéristiques complémentaires:

Position de l’appareillage dans l’installation : Départ
Fréquence du réseau : 50/60 Hz
[Ue] tension assignée d’emploi : 230-415 V CA 50/60 Hz
Technologie différentiel : Indépendant de la tension
[Ui] tension assignée d’isolement : 500 V CA 50/60 Hz conforme à IEC 60947-1
[Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60947-2
Mode d’installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Connexion électrique à MCB : Par vis
Pas de 9 mm : 10

Schneider Electric présente des gammes variées de matériel électrique permettant de réaliser une installation domestique complète.

Caractéristiques techniques:

Type de produit	Bloc différentiel
Type de connexion	À vis
Type de différentiel	Type AC
Gamme	Acti 9
Famille	iC 120 Vigi C120
Calibre	125A
Polarité	4P
Sensibilité	300mA
Tension nominale	380 V
Certification	Certifié CE
Garantie	18 mois
Type de déclenchement	Instantané
Module	4 modules
Réseau électrique	Triphasé
Nombre de pôles	Tétrapolaire

Téléchargez les documents techniques

776,96€ TTC647,47€ HT

Retours GRATUITS

Conformément à l'article L.221-18 du Code de la Consommation, vous disposez d'un délai de 14 jours après réception de votre commande pour faire votre demande de retour (hors produit sur mesure) et nous retourner les articles que vous souhaitez.
En savoir plus sur les retours gratuits

Rupture de stock

Livraison

Produit non disponible

Documents et notices

Infos Pro

Utilisation sur chantier

Ce bloc différentiel Acti9 Vigi C120 4P 300mA de type AC s'intègre parfaitement dans les TGBT d'installations tertiaires et résidentiel collectif. Conçu pour les circuits de forte intensité admissible jusqu'à 125A, il assure la protection différentielle instantanée conforme à la NF C 15-100. Sa technologie indépendante de la tension garantit une sécurité optimale sur les installations IRVE et les circuits spécialisés nécessitant une section mm² importante.

Données techniques clés

Configuration 4P avec courant nominal de 125A
Sensibilité différentielle 300mA type AC instantané
Tension de fonctionnement 230V à 415V CA
Poids compact de 0,58 kg pour installation modulaire
Protection contre courts-circuits, surcharges et chocs électriques

Questions fréquentes

Quelle section mm² maximum pour ce bloc différentiel 125A ?: Ce bloc différentiel 125A accepte des conducteurs jusqu'à 50 mm² selon les préconisations DTU, parfaitement adapté aux circuits de forte intensité admissible en installation tertiaire.
Ce produit est-il conforme NF C 15-100 pour les installations IRVE ?: Oui, ce bloc différentiel type AC 300mA répond aux exigences de la NF C 15-100 pour la protection des circuits spécialisés, y compris les installations de recharge de véhicules électriques en résidentiel collectif.
