Caractéristiques générales:

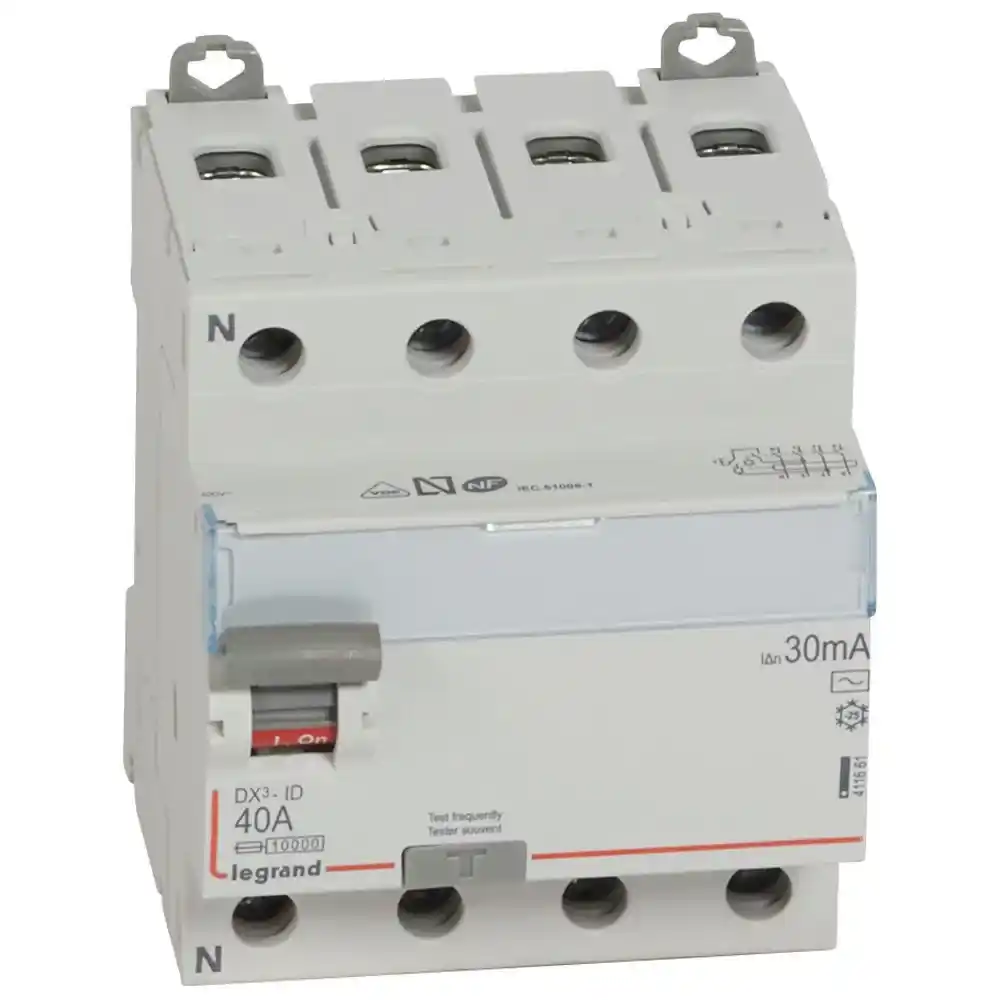

Interrupteur différentiel DX3 – id – vis/vis – 4p- 400v~-40a – type ac – 30ma – départ bas
Interrupteur différentiel DX3 – id – vis/vis – 4p- 400v~-40a – type ac – 30ma – départ bas, Cet Interrupteur Différentiel DX³-ID, à 4 modules, de la marque Legrand, est conçu pour protéger les circuits d’éclairage, les prises de courant, les chauffe-eau, VMC, volets roulants motorisés… contre les excédents de courant. Il est équipé d’une manette de manœuvre qui est en position haute, lorsque le circuit est fermé et qui bascule en position basse en cas de défaut. Ce dispositif de sectionnement est également muni d’un bouton test permettant de vérifier son bon fonctionnement. Cet interrupteur différentiel quadripolaire se déclenche automatiquement et coupe le courant lors d’une détection de défaut de courant d’un seuil de 30 mA.
Les avantages du produit :
- Equipé de 2 griffes d’accrochage, permettant de remplacer l’appareil au milieu d’une rangée peignée sans déconnecter les autres produits
- Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé – Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge
Caractéristiques du produit :
- Interrupteur différentiel DX³ tétrapolaire 400V~ type AC : détecte les défauts à composante alternative
- Arrivée haute et sortie basse par bornes à vis
- Intensité nominale 40A – Sensibilité 30mA – 4 modules
- Accepte les auxiliaires, les commandes motorisées et les modules de raccordement DX³
- Conforme à la norme NF EN 61008-1
- Vis/vis
- Sensibilité : 30 mA
- In : 40 A
- Nombre de modules : 4
Pour les travaux électriques aussi de votre habitation, découvrez l’offre de matériel électrique Legrand disponible.
Caractéristiques techniques
| Type retardé de courte durée | Non |
| Largeur en nombre de modules | 4 |
| Profondeur d’encastrement | 44 mm |
| Tension assignée (ue) | 400 V |
| Nombre de pôles | 4 |
| Mode de pose | Rail din |
| Type de courant différentiel | Ac |
| Calibre/courant nominal assigné (in) | 40 A |
| Sensibilité / courant de défaut nominal (iδn) | 0.03 mA |
| Tenue au courant de choc | 0.25 kA |
| Fréquence | 50 hz |
| Sélectif | Non |
| Résistance de court-circuit (icw) | 10 kA |
| Taille (selon din 43880) | 1 |
| Produits auxiliaires associables | Oui |
| Indice de protection (ip) | Ip20 |
| Section de raccordement cable souple | 35 mm² |
| Section de raccordement cable rigide | 50 mm² |
| Degré de pollution | 2 |
| Avec dispositif de verrouillage | Oui |
| Tension d’isolement assignée (ui) | 500 V |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Température ambiante en fonctionnement | 60 °C |
| Type de tension | Ac |
| Antidéflagration | Non |
| Numéro ral (équivalent) | 7035 |
Information sur la gamme
En réussissant l’alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d’éviter la mise hors service de toute l’installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d’incendie causé par des défauts d’arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d’interrupteurs différentiels ainsi que d’auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.
