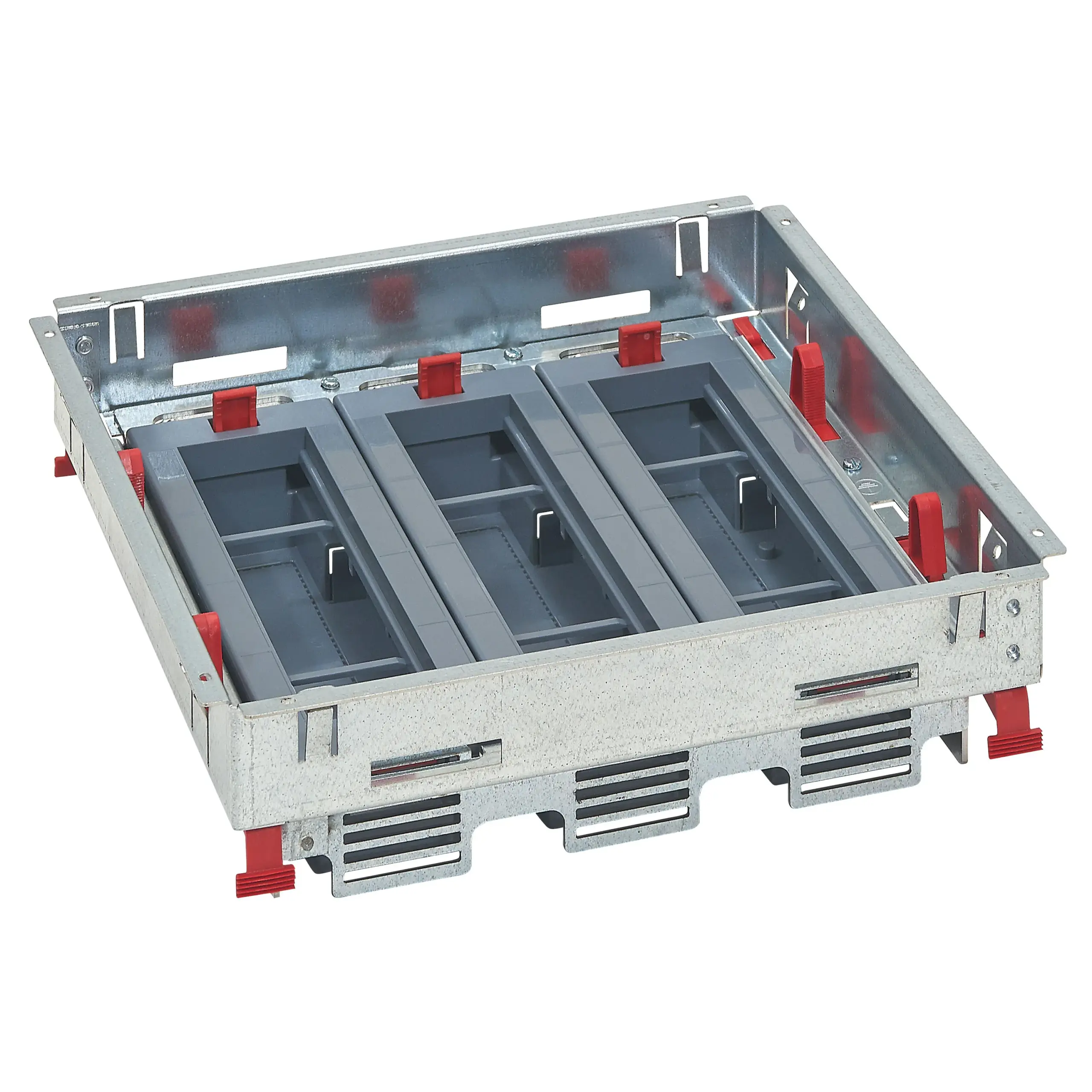

Kit support hauteur réglable pour boîte de sol standard 3 paniers 8 modules – Prises horizontales – 088022
Ce kit de panneaux horizontaux vides est conçu pour équiper vos tableaux électriques de distribution avec une capacité de 3×8 modules. Spécialement étudié pour les électriciens professionnels, ce kit offre une solution complète pour l’aménagement d’installations électriques tertiaires et résidentielles. La conception modulaire permet une adaptation flexible selon les besoins du chantier. L’installation est facilitée par un système de fixation optimisé qui assure un montage rapide et sécurisé. Ces panneaux garantissent une finition soignée et une organisation claire des équipements électriques.
Boîte de sol à composer : s’adapte au besoin (type d’installation, nombre de modules, finitions), donne du temps de réflexion, préserve les produits durant la progression du chantier (à installer au dernier moment)
S’adapte à l’environnement qui l’entoure grâce aux possibilités de choix du cadre + couvercle standard à lui associer : plastique ou métal.
Caractéristiques principales:
- Type de produit ou de composant : Kit de panneaux pour tableau électrique
- Configuration : 3 panneaux horizontaux
- Capacité : 3×8 modules par panneau
- Orientation : Horizontale
- Application : Tableaux électriques de distribution
Caractéristiques complémentaires:
- Montage : Sur rail DIN standard
- Finition : Panneaux vides prêts à équiper
- Usage : Installation électrique tertiaire et résidentielle
- Kit support composé de 3 paniers de 8 modules (24 modules) à équiper de prises Mosaic Link en position horizontale – Equipé de supports de prises
- Hauteur réglable des paniers de 80mm à 110mm (depuis le haut du cadre support) – Installation rapide du panier avec verrouillage sans outil – Entrées de câbles pré-découpées pour en faciliter l’installation
- Cadre du kit en acier galvanisé pour la protection contre la corrosion
- Pour installation :- dans plancher technique : installation directe- dans chape béton, utiliser les boîtes d’encastrement auto-ajustables références 088090, 088091, 088092 ou la boîte d’encastrement universelle réglable référence 088080 et les adaptateurs références 088081, 088082, 088083″
- IP24 avec couvercle de la boîte de sol fermé (pas de risque de contact digital sur les raccordements électriques, et protection contre les projections d’eau) – Conforme aux normes IEC 60670-23 et EN 60670-23
- Une gamme universelle disponible en trois tailles, adaptée à tous types de sol (planchers techniques, chapes béton) et évolutive car munie de supports d’appareillages communs (une boîte de sol standard peut devenir affleurante sans décâbler les prises)
- Installation rapide sans outil : le cadre du kit support se clipse quelque soit le sol (directement dans un plancher technique ou via une des deux boîtes d’encastrement dans une chape béton)
Cette gamme présente des solutions variées de matériel électrique permettant de réaliser une installation domestique complète.
Caractéristiques techniques:
| Nombre d’appareils encastrables | 12 |
|---|---|
| Nombre d’entrées de conduit | 12 |
| Longueur | 281.3 mm |
| Largeur | 281.3 mm |
| Profondeur | 81 mm |
| Modèle | Forme de gobelet |
| Type de montage appareil d’installation | Encoche |
| Nombre de délestages de traction | 6 |
| Matériau | Autre |
| EAN / Gencode | 3414970755131 |
